Закрытый предохранительный клапан с пружинным микрооткрытием A41H/Y

Краткое описание конструкции клапана

1. Пружинный клапан с закрытым выпускным клапаном с микрооткрытием имеет простую конструкцию, хорошие герметичные свойства, точное давление открытия, большую пропускную способность, небольшой перепад давления на заднем сиденье, удобную регулировку и другие характеристики.

2. Клапанное седло типа сопла: седло клапана представляет собой седло типа сопла типа форсунки, паровой поток через выход клапана достигает скорости звука, коэффициент выброса большой, уплотнение клапана наплавлено кобальтом хромом вольфрамовым твердым сплавом, износостойким к эрозии, длительный срок службы.

3. лепесток термоупругого клапана: лепесток клапана спроектирован как термоупругая структура, которая использует его маленькую деформацию при давлении среды, чтобы улучшить герметичность, чтобы преодолеть переднюю утечку клапана сброса давления при давлении среды вблизи заданного давления. уплотнение клапанного клапана использует передовую технологию лазерной закалки для повышения твердости, износостойкости, устойчивости к ударам.

Регулирующая гайка: регулируя гайку регулировки, отрегулируйте сжатие пружины, чтобы клапан мог легко и быстро получить точное заданное давление.

5. Втулка регулировки противодавления: вспомогательный механизм регулировки противодавления клапана, регулируемый регулировочной втулкой противодавления, может получить подходящий перепад давления на заднем сиденье. При повышении давление на клапан уменьшается. При понижении давление на клапан увеличивается.

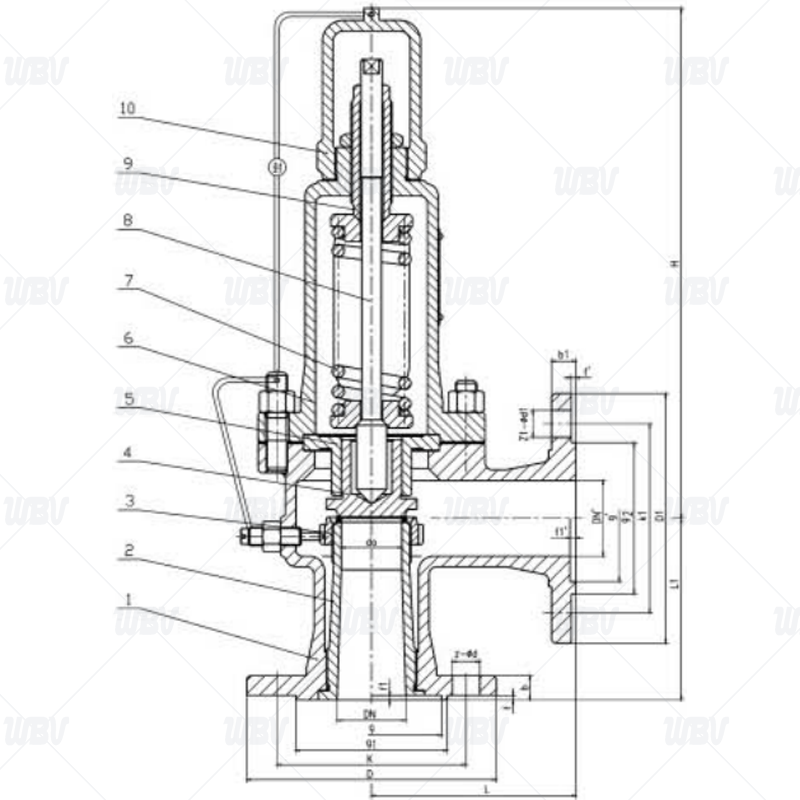

Рисунок продукции

Рисунок продукции.png

Размеры продукта

модель	DN	d0	D	K	g	g1	b	f	f1	Z-Фd	DN'	D1	K1	g2	g'	b1	f'	f1'	Z1-Фd1	L	L1	≈H
A41H-16C A41Y-16P/R	20	15	105	75		55	16	2		4-14	20	105	75	55		16	2		4-14	100	85	276
	25	20	115	85		65	16	2		4-14	25	115	85	65		16	2		4-14	100	85	276
	32	25	140	100		78	18	2		4-18	32	140	100	78		18	2		4-18	115	100	285
	40	32	150	110		85	18	3		4-18	40	150	110	85		18	3		4-18	120	110	292
	50	40	165	125		100	20	3		4-18	50	165	125	100		20	3		4-18	135	120	370
	65	50	185	145		120	20	3		4-18	65	185	145	120		20	3		4-18	140	130	375
	80	65	200	160		135	20	3		8-18	80	200	160	135		20	3		8-18	160	135	373
	100	80	220	180		155	22	3		8-18	100	220	180	155		22	3		8-18	170	160	513
	125	100	250	210		185	22	3		8-18	125	250	210	185		22	3		8-18	190	190	560
	150	125	285	240		210	24	3		8-23	150	285	240	210		24	3		8-23	205	195	570
	200	150	340	295		265	26	3		12-23	200	340	295	265		26	3		12-23	240	230	717
	250	200	405	355		320	30	3		12-26	250	405	355	320		30	3		12-26	350	320	940
	300	250	460	410		375	30	4		12-26	300	460	410	375		30	4		12-26	350	320	980
A41H-25C A41Y-25P/R	20	15	105	75		55	16	2		4-14	20	105	75	55		16	2		4-14	100	85	276
	25	20	115	85		65	16	2		4-14	25	115	85	65		16	2		4-14	100	85	276
	32	25	140	100		78	18	2		4-18	32	140	100	78		18	2		4-18	115	100	285
	40	32	150	110		85	18	3		4-18	40	150	110	85		18	3		4-18	120	110	292
	50	40	165	125		100	20	3		4-18	50	165	125	100		20	3		4-18	135	120	370
	65	50	185	145		120	22	3		8-18	65	185	145	120		20	3		4-18	140	130	375
	80	65	200	160		135	24	3		8-18	80	200	160	135		20	3		8-18	160	135	373
	100	80	230	190		160	24	3		8-23	100	220	180	155		20	3		8-18	170	160	513
	125	100	270	220		188	28	3		8-26	125	250	210	185		22	3		8-18	190	190	560
	150	125	300	250		218	30	3		8-26	150	285	240	210		24	3		8-23	205	195	570
	200	150	360	310		278	34	3		12-26	200	340	295	265		26	3		12-23	240	230	717
	250	200	425	370		332	36	3		12-30	250	405	355	320		30	3		12-26	350	320	940
	300	250	485	430		390	40	4		16-30	300	460	410	375		30	4		12-26	350	320	980
A41H-40C A41Y-40P/R	20	15	105	75	51	55	16	2	4	4-14	20	105	75	55		16	2		4-14	100	85	276
	25	20	115	85	58	65	16	2	4	4-14	25	115	85	65		16	2		4-14	100	85	276
	32	25	140	100	66	78	18	2	4	4-18	32	140	100	78		18	2		4-18	115	100	285
	40	32	150	110	76	85	18	3	4	4-18	40	150	110	85		18	3		4-18	120	110	292
	50	40	165	125	88	100	20	3	4	4-18	50	165	125	100		20	3		4-18	135	120	370
	65	50	185	145	110	120	22	3	4	8-18	65	185	145	120		20	3		4-18	140	130	375
	80	65	200	160	121	135	22	3	4	8-18	80	200	160	135		20	3		8-18	160	135	373
	100	80	235	190	150	160	24	3	4.5	8-23	100	220	180	155		22	3		8-18	170	160	513
	125	100	270	220	176	188	28	3	4.5	8-26	125	250	210	185		22	3		8-18	190	190	560
	150	125	300	250	204	218	30	3	4.5	8-26	150	285	240	210		24	3		8-23	205	195	570
	200	150	375	320	260	282	38	3	4.5	12-30	200	340	295	265		26	3		12-23	240	230	717
	250	200	450	385	313	345	42	3	4.5	12-34	250	405	355	320		30	3		12-26	350	320	940
	300	250	515	450	364	408	46	4	4.5	16-34	300	460	410	375		30	4		12-26	350	320	980
A41H-64C A41Y-64 C/P/R	20	15	130	90	51	68	20	2	4	4-18	20	105	75	55	51	16	2	4	4-14	100	95	268
	25	20	140	100	58	78	22	2	4	4-18	25	115	85	65	58	16	2	4	4-14	100	95	268
	32	25	155	110	66	82	24	2	4	4-23	32	140	100	78	66	18	2	4	4-18	115	105	279
	40	32	170	125	76	95	24	3	4	4-23	40	150	110	85	76	18	3	4	4-18	135	115	330
	50	40	180	135	88	105	26	3	4	4-23	50	165	125	100	88	20	3	4	4-18	160	125	360
	65	50	205	160	110	130	28	3	4	8-23	65	185	145	120	110	22	3	4	8-18	175	160	503
	80	65	215	170	121	140	30	3	4	8-23	80	200	160	135	121	22	3	4	8-18	175	160	498
	100	80	250	200	150	168	32	3	4.5	8-26	100	235	190	160	150	24	3	4.5	8-23	190	180	530
	150	100	345	280	204	240	38	3	4.5	8-34	150	300	250	218	204	30	3	4.5	8-26	280	260	657
A41H-100C A41Y-100 C/P/R	20	15	130	90	51	68	22	2	4	4-18	20	105	75	55	51	16	2	4	4-14	100	95	268
	25	20	140	100	58	78	24	2	4	4-18	25	115	85	65	58	16	2	4	4-14	100	95	268
	32	25	155	110	66	82	24	2	4	4-23	32	140	100	78	66	18	2	4	4-18	115	105	279
	40	32	170	125	76	95	26	3	4	4-23	40	150	110	85	76	18	3	4	4-18	135	115	330
	50	40	195	145	88	112	28	3	4	4-26	50	165	125	100	88	20	3	4	4-18	160	125	360
	65	50	220	170	110	138	32	3	4	8-26	65	185	145	120	110	22	3	4	8-18	175	160	503
	80	65	230	180	121	148	34	3	4	8-26	80	200	160	135	121	22	3	4	8-18	175	160	498
	100	80	265	210	150	172	38	3	4.5	8-30	100	235	190	160	150	24	3	4.5	8-23	190	180	530
	150	100	355	290	204	250	46	3	4.5	12-34	150	300	250	218	204	30	3	4.5	8-26	280	260	657

Технические материалы

1.стандарт исполнения GB/T 12243-2021

2.Стандарт длины конструкции：GB/T12221-2005

3.Стандарт фланца：GB/T9113.1-2000

4.Стандарт испытаний：GB/T13927-2022

Таблица запасных частей

номер	название	A41H-C/A41Y-Cматериал	A41Y-Pматериал	A41Y-Rматериал
1	корпус клапана	WCB	CF8	CF8M
2	седло клапана	20Cr13/304	304	316
3	Регулирующее кольцо	20Cr13/304	304	316
4	клапан	20Cr13/304	304	316
5	направляющая втулка	20Cr13/304	304	316
6	Крышка клапана	25#	25#	25#
7	пружина	50CrVA	50CrVAФторированные пластмассы	50CrVAФторированные пластмассы
8	Клапанный стержень	20Cr13	20Cr13	20Cr13
9	Регулировочный винт	45#	20Cr13	20Cr13
10	Защитный колпак	ZG200-400	ZG200-400	ZG200-400
11	уплотнительная поверхность	наплавкаD507	наплавкаCoтвёрдый сплав на основе

Инструкции по установке предохранительного клапана

Защитный клапан должен быть установлен вертикально и хорошо установлен непосредственно на стыке контейнера или трубопровода. Внутренний диаметр соединения должен быть не меньше входного прохода предохранительного клапана.

Выход предохранительного клапана должен быть снабжен соответствующим расширительным узлом, чтобы предотвратить тепловое расширение дренажной трубы, вызывающее нежелательное тепловое напряжение предохранительного клапана. Внутренний диаметр выходной трубы должен быть больше диаметра выхода клапана, длина как можно короче, чтобы избежать поворота. На предохранительный клапан не должны воздействовать выпускные трубы и вес расширительного узла, они должны быть закреплены на здании. Расстояние между центральной линией выходной трубы и центральной линией корпуса клапана как можно короче. На каждом предохранительном клапане должна быть установлена отдельная дренажная труба.

Выход глушителя должен иметь достаточную площадь, чтобы предотвратить образование противодавления, влияющего на пропускную способность клапана.
