Пневматический качающийся керамический клапан подачи BZ643TC-10C

Пневматический качающийся керамический клапан подачи BZ643TC-10C

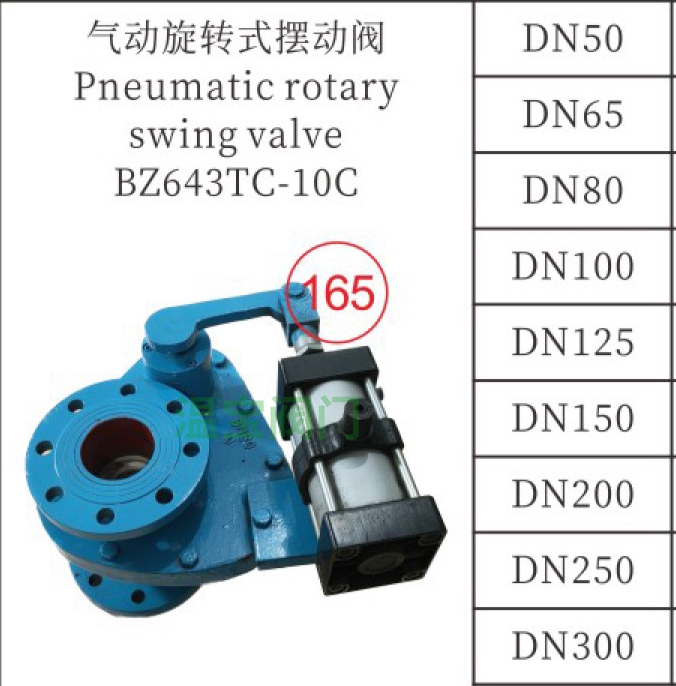

Рисунок продукции


Размеры продукта

DN	PN	L	D	D1	D2	b	n-d
80	10	230	200	160	132	20	8-18
100		250	220	180	156	20	8-18
125		265	250	210	184	22	8-22
150		265	285	240	211	24	8-22
200		310	340	295	266	24	8-22
250		395	405	350	319	26	12-26
300		450	460	400	370	28	12-26
350		500	520	460	429	30	16-26

Технические материалы

1. Осуществление стандартов GB / T12224 - 2019

2. Стандарт длины конструкции GB / T12221 - 2005

3.Стандарт размеров фланца JB / T 79.1

4. Стандарты испытаний JB / T9092 - 1999

5. Стандарты маркировки GB / T12220−2015

6. Стандарт поставки GB / T12252 - 1989

Таблица запасных частей

номер	название	материал	номер	название	материал
1	корпус главного клапана	WCB	6	седло клапана	Инженерная керамика
2	Крышка клапана	WCB	7	Кронштейн клапана	WCB
3	Пневматическое устройство	алюминиевый сплав	8	ось	45#
4	пружина	50CrVA	9	двухсторонний шпилька	35CrMoVA
5	заслонка	WCB+Инженерная керамика	10	гайка	25
