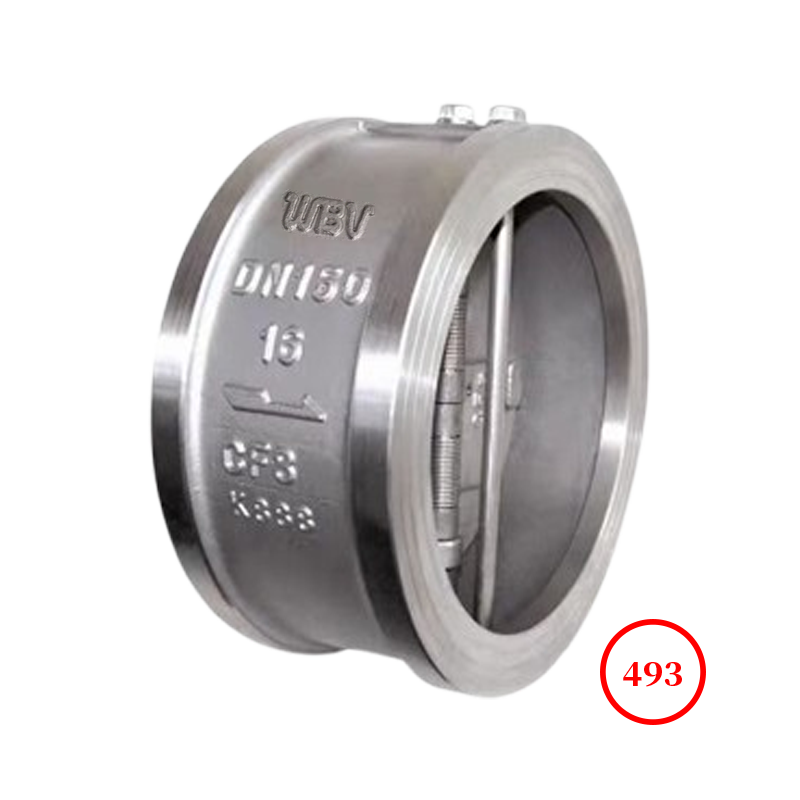

您当前的位置:首页 / 产品展示 / 止回阀 / 对夹蝶式止回阀 wafer butterfly check valve H77X-16
产品展示
蝶式止回阀流阻系数低，结构可靠、紧凑，体型轻便。采用对夹连接，由于阀瓣的关闭行程短，并且有弹簧加载，可显著减少水锤现象。该阀主要用于城市、工业及高层建筑给水、排水管网上、船用。由于其结构长度比一般止回阀短，适用对有安装空间限制的场所。
产品详情

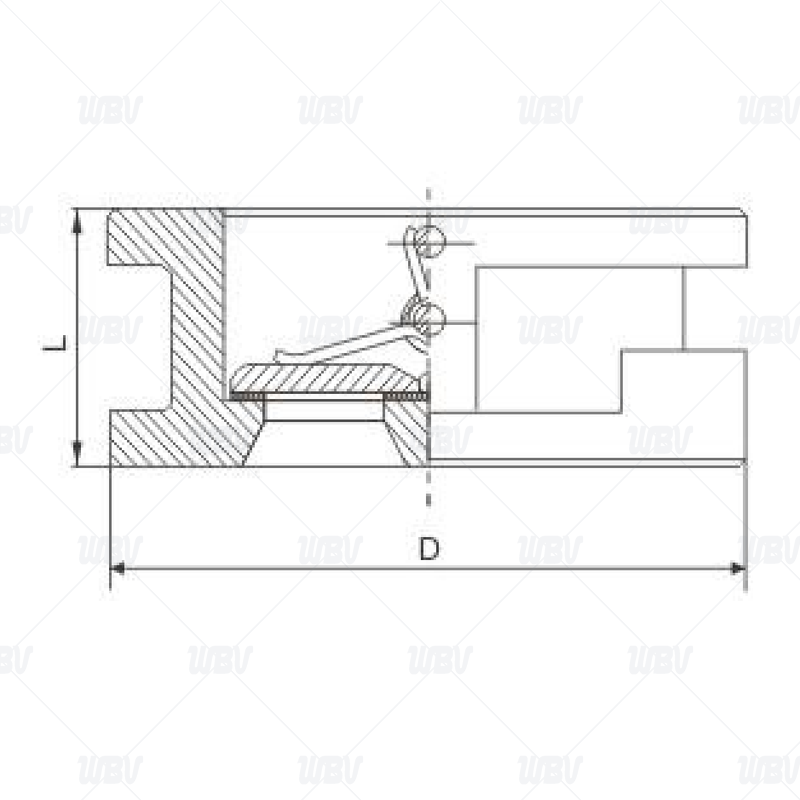

产品图纸
产品尺寸
| DN | 10P | 16P | 25P | 150LB | 300LB | ||||||
| 长度L | 外圆D | 长度L | 外圆D | 长度L | 外圆D | 长度L | 外圆D | 长度L | 外圆D | ||
| 40 | 1 1/2" | 60 | 93 | 60 | 93 | 60 | 93 | 60 | 83 | 60 | 93 |
| 50 | 2" | 60 | 108 | 60 | 108 | 60 | 108 | 60 | 103 | 60 | 109 |
| 65 | 2 1/2" | 67 | 128 | 67 | 128 | 67 | 128 | 67 | 122 | 67 | 127 |
| 80 | 3" | 73 | 142 | 73 | 142 | 73 | 142 | 73 | 135 | 73 | 146 |
| 100 | 4" | 73 | 162 | 73 | 162 | 73 | 167 | 73 | 172 | 73 | 178 |
| 125 | 5" | 86 | 192 | 86 | 192 | 86 | 194 | 86 | 195 | 86 | 213 |
| 150 | 6" | 98 | 218 | 98 | 218 | 98 | 224 | 98 | 218 | 98 | 248 |
| 200 | 8" | 127 | 273 | 127 | 273 | 127 | 284 | 127 | 276 | 127 | 304 |
| 250 | 10" | 146 | 328 | 146 | 330 | 146 | 340 | 146 | 336 | 146 | 358 |
| 300 | 12" | 181 | 378 | 181 | 384 | 181 | 400 | 181 | 406 | 181 | 418 |
| 350 | 14" | 184 | 438 | 184 | 444 | 184 | 456 | 184 | 446 | 222 | 482 |
| 400 | 16" | 191 | 490 | 191 | 495 | 191 | 515 | 191 | 510 | 232 | 536 |
| 450 | 18" | 203 | 540 | 203 | 555 | 203 | 565 | 203 | 545 | 264 | 593 |
| 500 | 20" | 219 | 594 | 219 | 616 | 219 | 618 | 219 | 600 | 292 | 650 |
| 600 | 24" | 222 | 695 | 222 | 728 | 222 | 728 | 222 | 714 | 318 | 771 |
| 700 | 28" | 305 | 810 | 305 | 798 | 305 | 827 | 305 | 770 | 368 | 821 |
| 800 | 32" | 305 | 916 | 305 | 908 | 305 | 942 | 305 | 876 | 368 | 936 |
| 900 | 36" | 368 | 1016 | 368 | 1008 | 368 | 1036 | 368 | 980 | 483 | 1044 |
| 1000 | 40" | 432 | 1124 | 432 | 1122 | 432 | 1152 | 432 | 1090 | 546 | 1140 |
| 1200 | 48" | 524 | 1338 | 524 | 1336 | 524 | 1362 | 524 | 1300 | 629 | 1365 |
技术资料
1.执行标准JB/T 8937-2010
产品零件表
| 序号 | 名称 | 材质 |
| 1 | 阀体 | 球墨铸铁/碳钢/不锈钢/铝青铜等 |
| 2 | 阀瓣 | 碳钢/不锈钢/铝青铜等 |
| 3 | 阀座 | 304/316/STL等 |
| 4 | 弹簧 | 不锈钢/INCONEL X-750等 |
