您当前的位置:首页 / 产品展示 / 疏水阀 / 北京式热动力圆盘疏水阀 Beijing thermodynamic disc trap CS49H
产品展示
产品型号:CS49H
公称通径:DN15～DN150
结构形式:圆盘式
公称压力:1.6MPa～2.5MPa～4.0MPa～6.4MPa
连接方式:法兰、内螺纹、承插焊
适用温度:-29ºC～+425ºC
驱动方式:自动
阀体材质:铸钢、不锈钢
制造标准:国标GB、德国DIN、美国API、ANSI
适用介质:水、蒸汽
产品详情

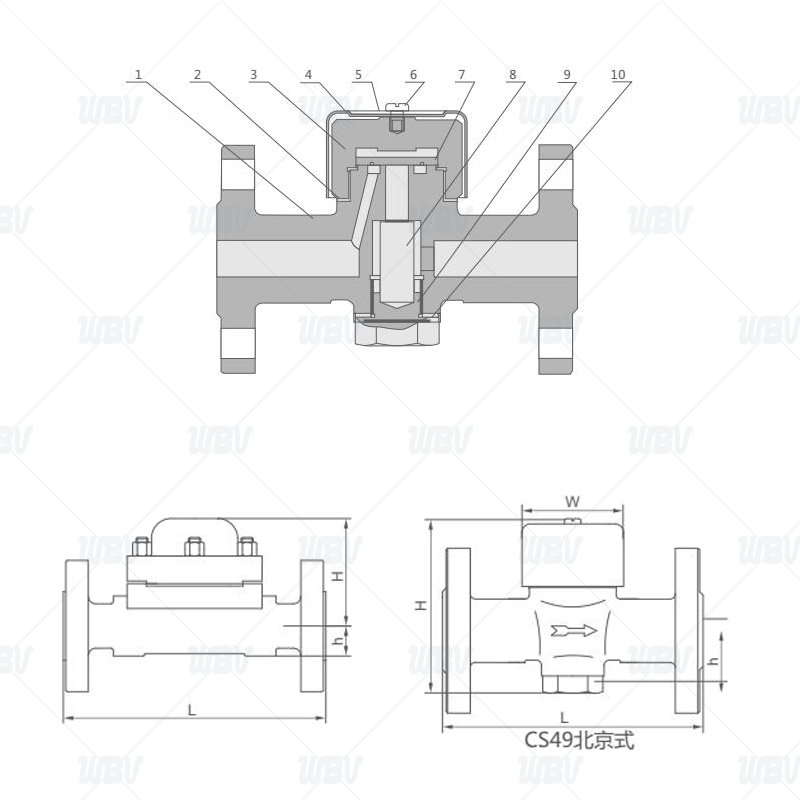

产品图纸
产品尺寸
| 型号 | 口径DN | L | H | h | W |
| CS49H-16/25/40C | 15 | 150 | 95 | 36 | 59 |
| 20 | 150 | 100 | 40 | 59 | |
| 25 | 160 | 108 | 42 | 59 | |
| 32 | 200 | 115 | 50 | 73 | |
| 40 | 230 | 115 | 50 | 73 | |
| 50 | 230 | 127 | 52 | 73 | |
| 65 | 250 | 173 | 80 | 73 | |
| 80 | 280 | 203 | 100 | 97 | |
| 100 | 310 | 218 | 110 | 97 | |
| 125 | 310 | 218 | 110 | 97 | |
| 150 | 350 | 254 | 110 | 107 | |
| 型号 | 口径DN | L | H | h | W |
| CS49H-64C | 15 | 210 | 110 | 25 | 108 |
| 20 | 210 | 110 | 25 | 108 | |
| 25 | 210 | 110 | 25 | 108 | |
| 32 | 270 | 145 | 34 | 124 | |
| 40 | 270 | 145 | 34 | 124 | |
| 50 | 270 | 145 | 34 | 124 |
技术资料
1.执行标准 GB/T 22564-2008
2.结构长度标准：GB/T 12250-2005
3.法兰标准：GB/T9113.1-2000
4.试验标准：GB/T13927-2022
产品零件表
| 序号 | 名称 | 材料 | 序号 | 名称 | 材料 |
| 1 | 阀体 | WCB、A105、SS304 | 6 | 螺钉 | SS304 |
| 2 | 密封垫片 | H62 | 7 | 阀片 | SS304 |
| 3 | 阀盖 | Q235、WCB、SS304 | 8 | 滤网 | SS304 |
| 4 | 阀冒 | Q235、WCB、SS304 | 9 | 尾螺 | 2Cr13 |
| 5 | 标牌 | SS304 | 10 | 密封垫片 | H62 |
