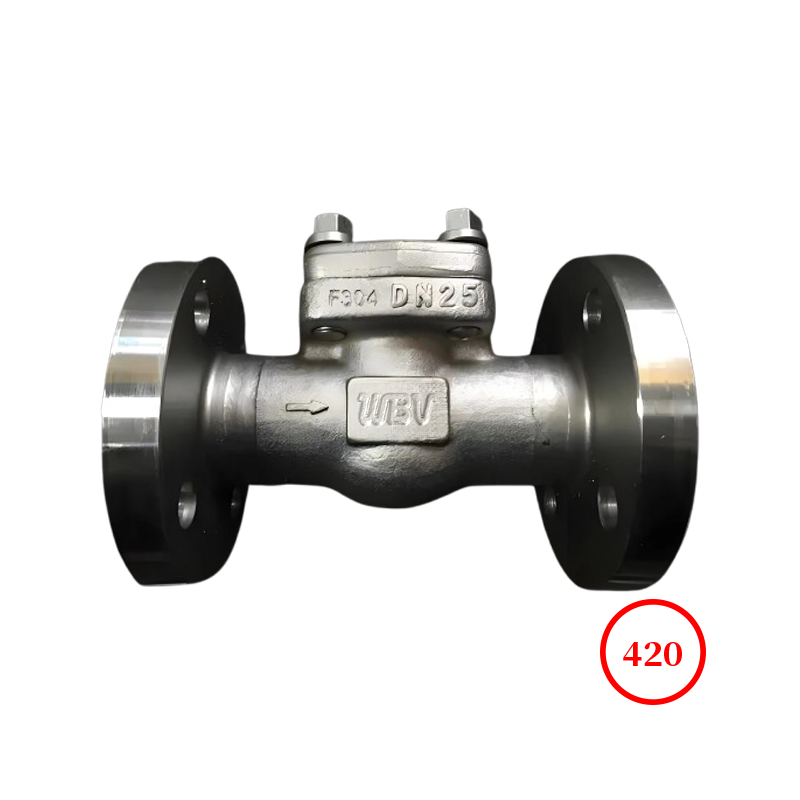

您当前的位置:首页 / 产品展示 / 止回阀 / 锻钢不锈钢国标升降式止回阀 H41H-16/25/40
产品展示
螺栓/焊接连接阀盖，缩径和全径
末端连接为法兰，设计按GB/T12224
产品详情
产品图纸
产品尺寸
| PN16/25 RF | |||||||||||||
| DN | NPS（英寸） | Ød | L | H(open) | ØW | A | B | C | T | F | n-Ø | ||
| 15 | 1/2″ | 10.5 | 130 | 158 | 100 | 45 | 65 | 90 | 16 | 2 | 4-14 | ||
| 20 | 3/4″ | 13 | 150 | 160 | 100 | 58 | 75 | 105 | 18 | 2 | 4-14 | ||
| 25 | 1″ | 17.5 | 160 | 198 | 125 | 68 | 85 | 115 | 18 | 2 | 4-14 | ||
| 32 | 1 1/4″ | 24 | 180 | 226 | 160 | 78 | 100 | 140 | 18 | 2 | 4-18 | ||
| 40 | 1 1/2″ | 29 | 200 | 246 | 160 | 88 | 110 | 150 | 18 | 3 | 4-18 | ||
| 50 | 2″ | 36.5 | 230 | 290 | 180 | 102 | 125 | 165 | 20 | 3 | 4-18 | ||
| PN40 FM | |||||||||||||
| DN | NPS（英寸） | Ød | L | H(open) | ØW | A | B | C | d | T | f | f2 | n-Ø |
| 15 | 1/2″ | 10.5 | 130 | 158 | 100 | 45 | 65 | 90 | 40 | 16 | 2 | 4 | 4-14 |
| 20 | 3/4″ | 13 | 150 | 160 | 100 | 58 | 75 | 105 | 51 | 18 | 2 | 4 | 4-14 |
| 25 | 1″ | 17.5 | 160 | 198 | 125 | 68 | 85 | 115 | 58 | 18 | 2 | 4 | 4-14 |
| 32 | 1 1/4″ | 24 | 180 | 226 | 160 | 78 | 100 | 140 | 66 | 18 | 2 | 4 | 4-18 |
| 40 | 1 1/2″ | 29 | 200 | 246 | 160 | 88 | 110 | 150 | 76 | 18 | 3 | 4 | 4-18 |
| 50 | 2″ | 36.5 | 230 | 290 | 180 | 102 | 125 | 165 | 88 | 20 | 3 | 4 | 4-18 |
技术资料
1.设计与制造:JB/T7746;GB/T12224
2.结构长度:JB/T7746或客户需求
3.法兰端尺寸：GB/T9113，JB/T82.1-82.4
4.检验与试验:JB/T9092;GB/T26480
5.结构特征：B·B(中部螺栓)W·B(中部焊接)流量:全径(FP)缩径(RP)
6.主体材料：A105N,LF2,LF3,F11,F5,F22,F304,F304L.F316,F316L,F321H,F51,F53,F55,F91,F92,F347,310S,800H,600,625特殊材料等
