您当前的位置:首页 / 产品展示 / 全焊接球阀 / 直埋伞式蜗轮全焊接固定球阀 Q367HF
产品展示
直埋伞式蜗轮全焊接固定球阀与普通阀门相比，普通阀门与管道连接需用法兰、螺丝、垫片，阀门与管道连接浪费大量物质资源，不利于全球环境及节能减排。而直埋式全焊接球阀无需法兰，螺丝，垫片，以焊接的形式与管道相连。密闭性好，操作简单。
产品详情

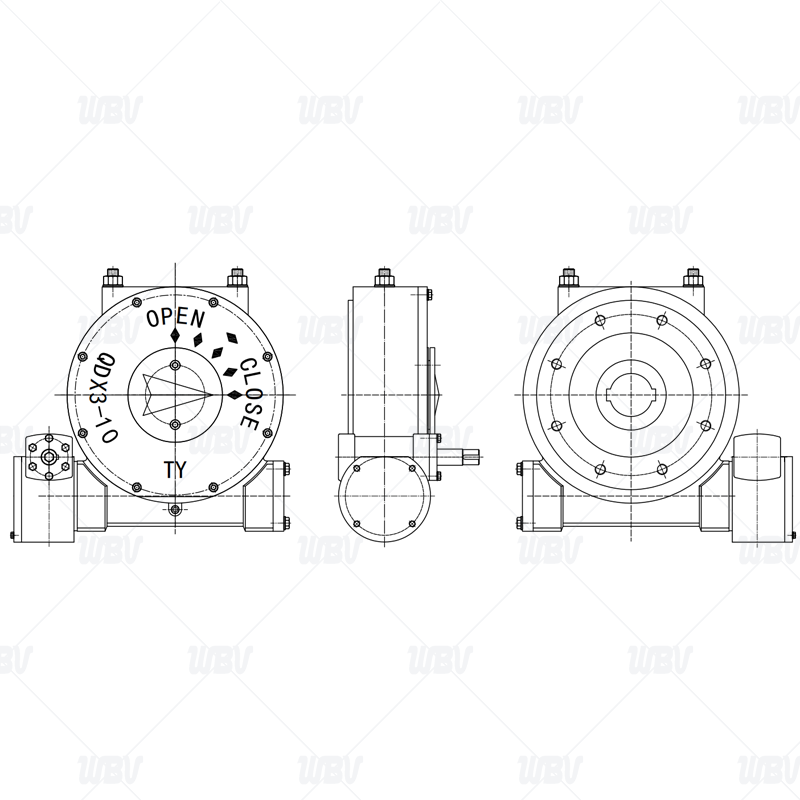

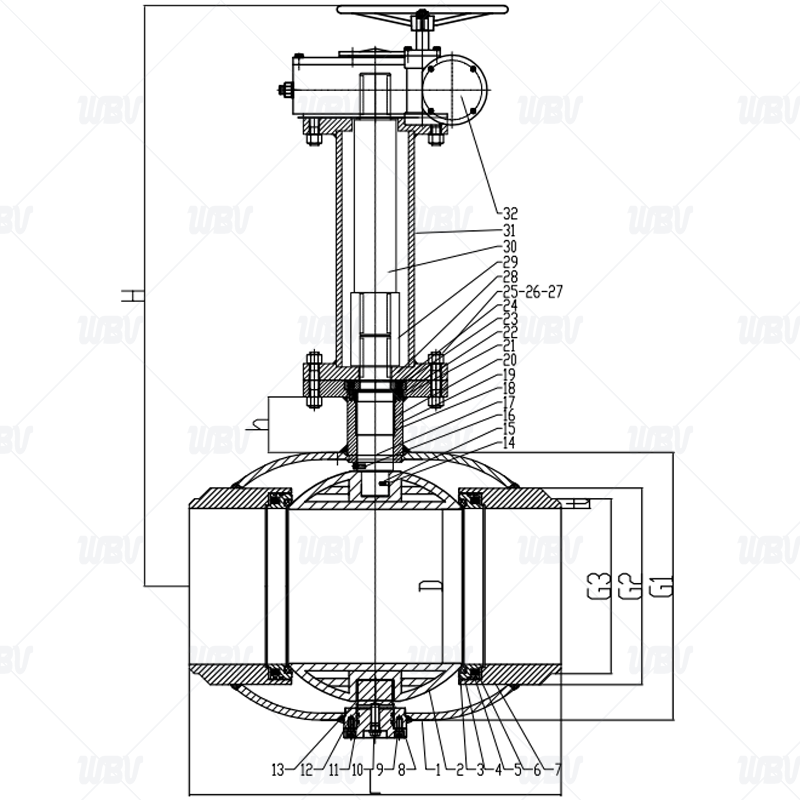

产品图纸
加工尺寸
| DN | PN | L | D | G1 | G2 | G3 | t | h | H | ISO5211 | 备注 |
| 125 | 25 | 350 | 125 | 219 | 159 | 140 | 8 | 82 | 订制 | F10 | 单级蜗轮 |
| 150 | 25 | 400 | 150 | 273 | 195 | 168 | 8 | 107 | 订制 | F12 | 单级蜗轮 |
| 200 | 25 | 530 | 200 | 357 | 246 | 219 | 8 | 117 | 订制 | F14 | 单级蜗轮 |
| 250 | 25 | 620 | 250 | 427 | 298 | 273 | 10 | 129 | 订制 | F16 | 单级蜗轮 |
| 300 | 25 | 675 | 300 | 508 | 350 | 325 | 12.5 | 130 | 订制 | F20 | 双级蜗轮 |
| 350 | 25 | 774 | 350 | 580 | 426 | 377 | 13.5 | 130 | 订制 | F25 | 双级蜗轮 |
| 400 | 25 | 890 | 400 | 660 | 457 | 426 | 13 | 130 | 订制 | F25 | 双级蜗轮 |
| 450 | 25 | 910 | 450 | 750 | 510 | 480 | 15 | 135 | 订制 | F30 | 双级蜗轮 |
依据客户需求定制
产品零件表
| 序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
| 1 | 体管 | 20# | 17 | 阀杆 | 2Cr13 |
| 2 | 球 | SS304 | 18 | 垫圈 | PTFE+C |
| 3 | 密封圈 | PTFE+C | 19 | 支管 | 20# |
| 4 | 阀座圈 | A105+PTFE+C | 20 | 上轴承 | 20#+PTFE+C |
| 5 | O型圈 | FKM | 21 | 垫圈 | PTFE+C |
| 6 | 螺旋弹簧 | 60Si2MnA | 22 | O型圈 | FKM |
| 7 | 接管 | 20# | 23 | 止推垫圈 | PTFE+C |
| 8 | 底盖 | 20# | 24 | 销钉 | 45# |
| 9 | 内六角螺钉 | A193 B7 | 25 | 螺柱 | A193 B7 |
| 10 | 排污塞 | 45# | 26 | 螺母 | A194 2H |
| 11 | O型圈 | FKM | 27 | 弹性垫圈 | 45# |
| 12 | 底座 | 20# | 28 | 法兰连接 | 20# |
| 13 | 下轴承 | Q235+PTFE | 29 | 套管 | 45# |
| 14 | 静电钢球 | SS304 | 30 | 加长杆 | 2Cr13 |
| 15 | 静电弹簧 | 60Si2MnA | 31 | 加长壳体 | 20# |
| 16 | 内六角螺栓 | A193 B7 | 32 | 蜗轮箱 | QT450 |
技术资料
1.Design&Mfr.:GB/T 12237-2007
2.Face to face:GB/T12221-2005 or as per client requirement.
3.Stem Length:Mfr Std. or as per client requirement.
4.Inspection&Test:JB/T9092.
5.The reinforced PTFE contains 20% carbon fiber.
