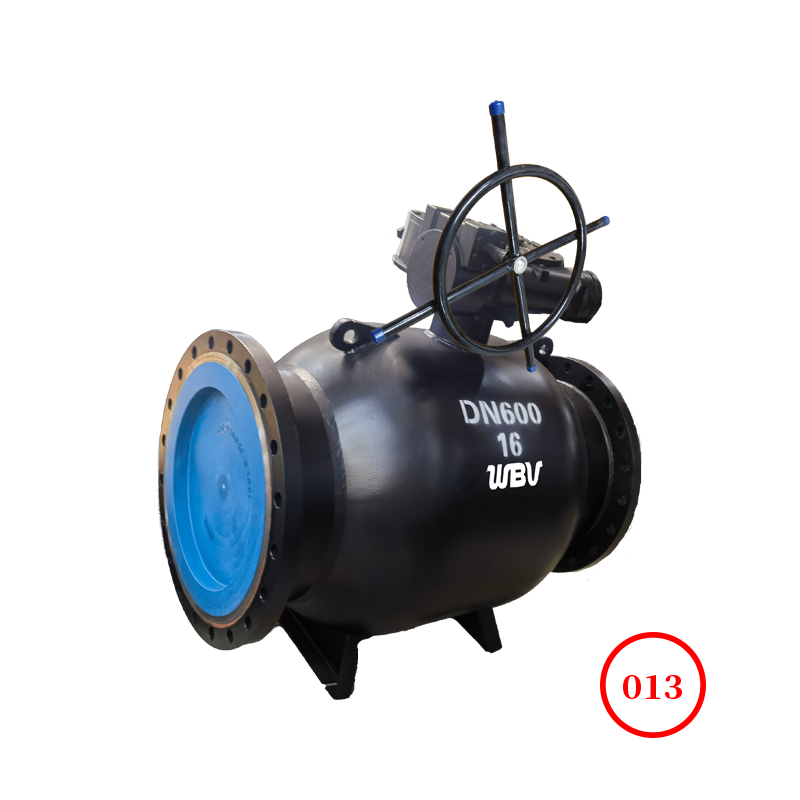

全焊接缩径法兰球阀Q347HF-16/25C CF8固定球双极涡轮防腐蚀漆

全焊接缩径法兰球阀Q347HF-16/25C CF8固定球双极涡轮防腐蚀漆

全焊接球阀，阀门由三段独立的锻压件通过焊接组成一体式而成，确保球阀在允许工况条件下连接阀体无泄漏。产品主要应用于:天然气、石油、水等介质，适用于小区供热、城市燃气、石油化工、钢铁、造船、冶金、发电站、调压站等管道使用。

产品详情

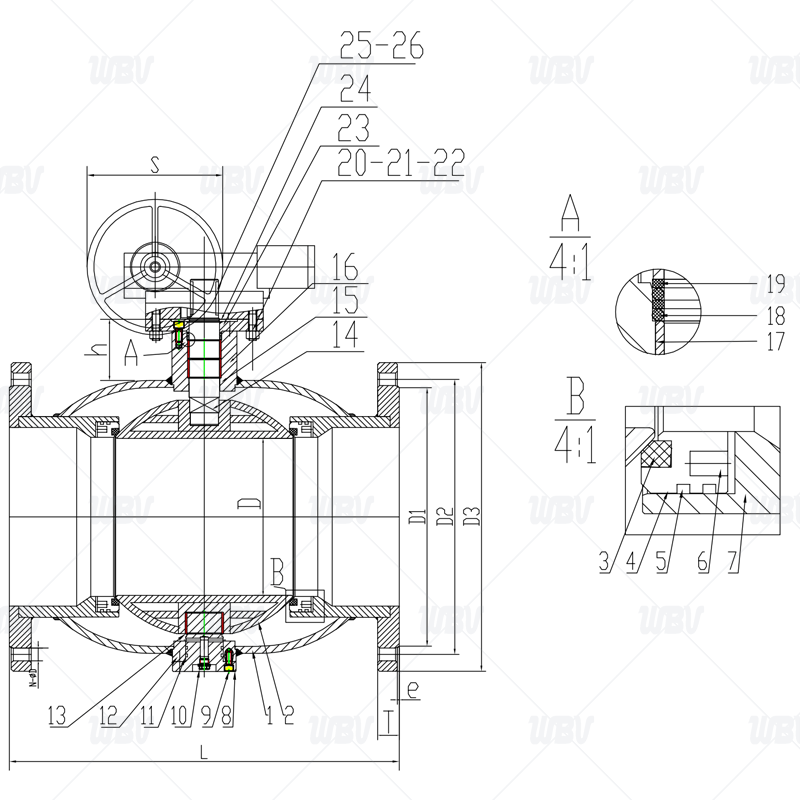

产品图纸


产品尺寸

DN	PN	L	D	G1	G2	G3	G4	N-ФD	h	T-e	ISO5211	S	备注
350	16	686	300	508	428	490	555	16-Ф26	130	35-3	F20	350	双级蜗轮
400	16	760	350	580	490	550	620	16-Ф30	130	38-3	F20	400	双级蜗轮
450	16	910	350	580	550	600	670	20-Ф30	130	42-3	F20	400	双级蜗轮
500	16	990	400	660	610	660	730	20-Ф33	135	46-3	F30	450	双级蜗轮
600	16	1140	500	813	725	770	840	20-Ф33	135	52-3	F30	500	双级蜗轮
350	25	686	300	508	450	490	555	16-Ф33	130	42-3	F20	350	双级蜗轮
400	25	760	350	580	505	550	620	16-Ф36	130	46-3	F20	400	双级蜗轮
450	25	910	350	580	555	600	670	20-Ф36	130	50-3	F20	400	双级蜗轮
500	25	990	400	660	615	660	730	20-Ф36	135	56-3	F30	450	双级蜗轮
600	25	1140	500	813	720	770	845	20-Ф39	135	68-3	F30	500	双级蜗轮

蜗杆扭矩

公称通径	DN150	DN200	DN250	DN300	DN350	DN400	DN450	DN500	DN600
扭矩/.MI	160	200	260	310	300	360	360	400	480

设计依据

1.阀门的设计按Q/320506 FDV01-20132：GB/T 12224-2005《钢制阀门一般要求》

2.GB/T 12220-1989《通用阀门标志》

3.GB/T 12223-2005《部分回转阀门驱动装置的连接》

4.JB/T 12006-2014《钢管焊接球阀》

5.GB/T 37827-2019《城镇供热焊接球阀》

6.法兰面标准：GB/T 9113

7.法兰端标准：GB/T 12221-2005

产品零件

序号	名称	材质	序号	名称	材质
1	体管	20#	14	阀杆	2Cr13
2	球	SS304	15	垫圈	PTFE+C
3	密封圈	PTFE+C	16	支管	20#
4	阀座圈	20#	17	上轴承	Q235+PTFE
5	O型圈	氟塑橡胶FKM	18	垫圈	PTFE+C
6	碟簧	50crv4	19	O型圈	氟塑橡胶FKM
7	接管	20#	20	螺柱	8.8
8	底盖	20#	21	螺母	8
9	内六角螺钉	45#	22	弹性挡圈	45#
10	排污塞	45#	23	法兰连接	20
11	O型圈	氟塑橡胶FKM	24	轴用卡簧	45#
12	底座	20#	25	平键	45#
13	下轴承	Q235+PTFE	26	驱动装置	QT450
