您当前的位置:首页 / 产品展示 / 底阀 / 螺纹底阀 screw foot valve H12W-16
产品展示
法兰底阀也称逆止阀,是一种低压平板阀,其作用是保证液体在吸入管道中单向流动,使泵正常工作。当泵停止工作时,使液体不能返回水源箱,保证吸水管内充满液体,以利于泵的启动。
本阀由阀体、阀瓣、阀盖、衬套、密封圈等零件组成。在流体的压力作用下,阀瓣打开。打包发水泵停止工作时,出口管内的回水压力将迅速使阀瓣关闭,液体将不会倒回水源,起到了既通畅抽水又节约水能损失的作用。
产品详情

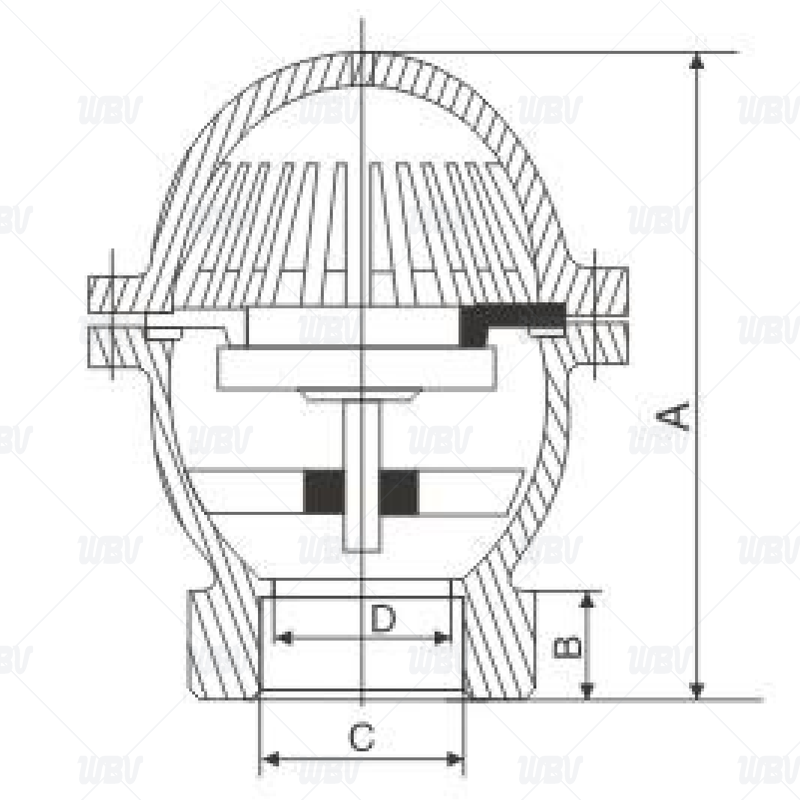

产品图纸

产品尺寸
| DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| A | 94 | 97 | 102 | 134 | 150 | 165 | 185 |
| B | 14 | 14 | 14 | 14 | 21 | 21 | 21 |
| C | 40 | 48 | 51 | 67 | 80.5 | 94 | 120 |
| D | 30.5 | 37.5 | 44.5 | 56.7 | 72 | 84.5 | 110 |
技术资料
1.执行标准:Q/12 NJ3583-2001
2.试验标准:GB/T26480-2011
