国标对焊闸阀 Z61H

您当前的位置:首页 / 产品展示 / 闸阀 / 国标对焊闸阀 Z61H

产品展示

国标对焊闸阀 Z61H

国标对焊闸阀 Z61H

产品详情

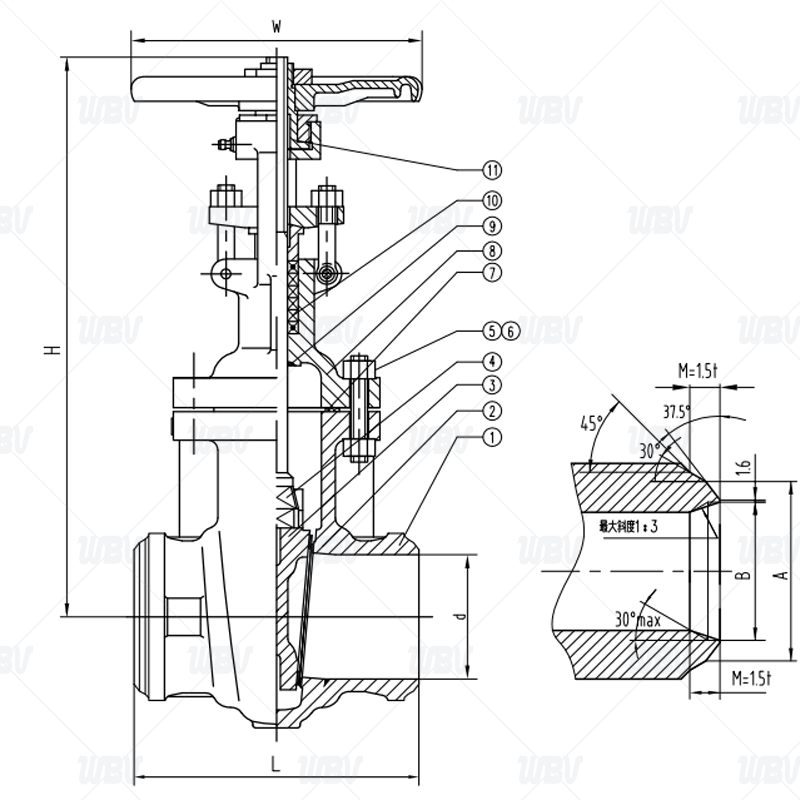

产品图纸


产品尺寸

1.6MPa	d	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
2.5MPa	d	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
4.0MPa	d	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	-	-	-
	L	mm	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950	-	-	-
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	-	-	-
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	-	-	-
6.4MPa	d	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	-	-	-
	L	mm	170	190	210	230	240	250	280	320	350	400	450	550	650	750	850	950	-	-	-
	H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970	1145	1280	1450	-	-	-
	W	mm	120	120	140	160	200	240	280	320	360	400	400	450	560	640	800	800	-	-	-
10.0MPa	d	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	-	-	-	-	-	-
	L	mm	170	190	210	230	240	250	280	310	350	400	450	550	650	-	-	-	-	-	-
	H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970	-	-	-	-	-	-
	W	mm	120	120	160	180	240	280	320	360	400	450	560	640	720	-	-	-	-	-	-
16.0MPa	d	DN	15	20	25	32	40	50	65	80	100	125	150	200	-	-	-	-	-	-	-
	L	mm	170	190	210	230	240	300	340	390	450	525	600	750	-	-	-	-	-	-	-
	H	mm	175	180	210	230	350	359	373	435	500	614	674	818	-	-	-	-	-	-	-
	W	mm	120	120	140	160	200	240	280	320	360	400	400	450	-	-	-	-	-	-	-

技术资料

1.执行标准GB/T12234-2019

2.结构长度标准GB/T12221-2005

3.焊接尺寸标准GB9113 JB79

4.测试标准GB/T13927 JB/T9092

产品零件表

阀体/阀盖/阀板	阀杆	密封面	垫片	填料	工作温度	适用介质
WCB	2Cr13	13Cr	增强柔性石墨	柔性石墨	≤425	水蒸汽油品
WCB	2Cr13	STL	13Cr/柔性石墨	增强柔性石墨	≤425	Water

上一条：螺纹闸阀 threaded gate valve Z15H-16

下一条：美标自密封对焊/螺纹连接闸阀 Z61H/Z11H
