위치:첫 페이지 / 제품 전시 / 안전 밸브 / 스프링 마이크로 스타트 폐쇄형 안전밸브 A21H

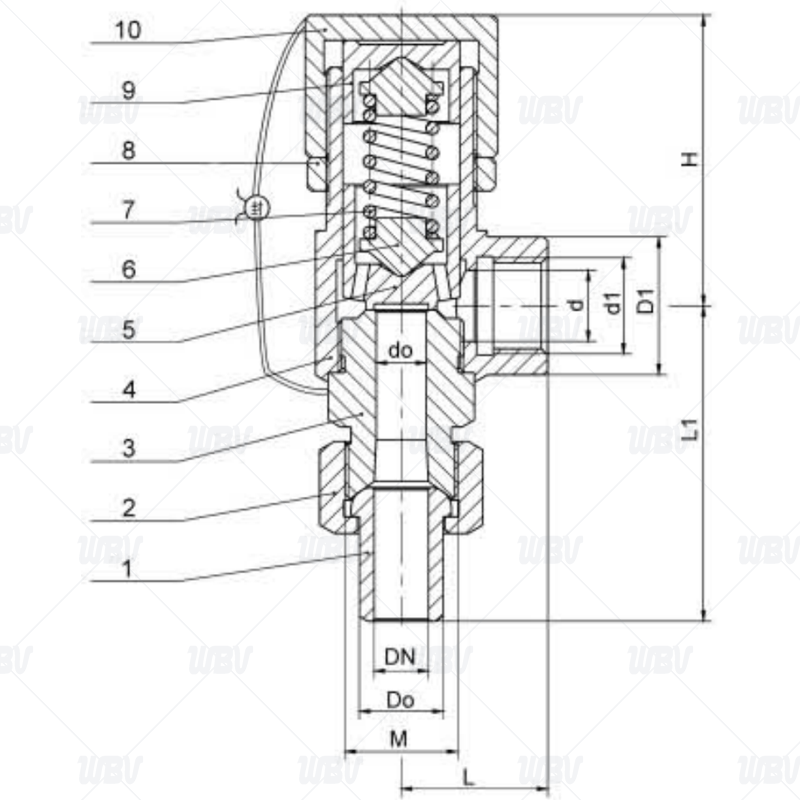

제품 시트
제품 크기
| 모델 | DN | do | d | Do | M | d1 | D1 | L | L1 | ≈H |
| A21Y-16C A21H-25C A21H-40C A21W-16/25/40P | 15 | 12 | 15 | 20 | M27×1.5 | G1/2" | 30 | 35 | 76 | 66 |
| 20 | 16 | 20 | 25 | M33×1.5 | G3/4" | 35 | 40 | 87 | 68 | |
| 25 | 18 | 25 | 31 | M39×1.5 | G1" | 40 | 50 | 100 | 105 | |
| A21Y-64C/P A21Y-100C/P | 15 | 10 | 15 | 25 | M36×2 | G1" | 44 | 50 | 100 | 66 |
| 20 | 10 | 20 | 31 | M36×2 | G1" | 44 | 50 | 100 | 68 | |
| 25 | 12 | 25 | 31 | M36×2 | G1" | 44 | 50 | 100 | 105 | |
| A21W-160C/P | 15 | 8 | 20 | / | M36×2 | G1" | 44 | 50 | 100 | 261 |
| 20 | 8 | 25 | / | M36×2 | G1" | 44 | 50 | 100 | 261 | |
| 25 | 8 | 28 | / | M36×2 | G1" | 44 | 50 | 100 | 285 |
기술 자료
1.실행 기준：GB/T 12243-2021
2.구조 표준：GB/T12221-2005
3.플랜지 표준：GB/T9113.1-2000
4.시험 표준：GB/T13927-2022
제품 부품 테이블
| 번호 | 이름 | A21H-C/A21F재료 | A21W-P/A21F-P재료 | A21Y-R재료 |
| 1 | 피팅 | 20 | 304 | 316 |
| 2 | 피팅 너트 | 35 | 20Cr13 | 304 |
| 3 | 밸브 받침대 | 35 | 304 | 316 |
| 4 | 밸브 | 20Cr13 | 304 | 316 |
| 5 | 밸브 판 | 20Cr13/2Cr13+PTFE | 304/304+PTFE | 316 |
| 6 | 스프링 시트 | 20Cr13 | 304 | 316 |
| 7 | 스프링 | 50CrVA | 50CrVA포복 불소 플라스틱 | 50CrVA포복 불소 플라스틱 |
| 8 | 잠금 너트 | Q235-A | 20Cr13 | 304 |
| 9 | 스프링 가이드 패드 | 20Cr13 | 304 | 316 |
| 10 | 조절 너트 | Q235-A | 20Cr13 | 316 |
| 11 | 밀봉면 | "Y"형 스택접기경질금,"H"형 스궵긵경D507;,"W"형은 밸브 본체이다. | ||
