您当前的位置:首页 / 产品展示 / 铜阀门 / 黄铜弹簧式内螺纹减压阀 brass spring FNPT regulator Y13W-16T
产品展示
产品详情

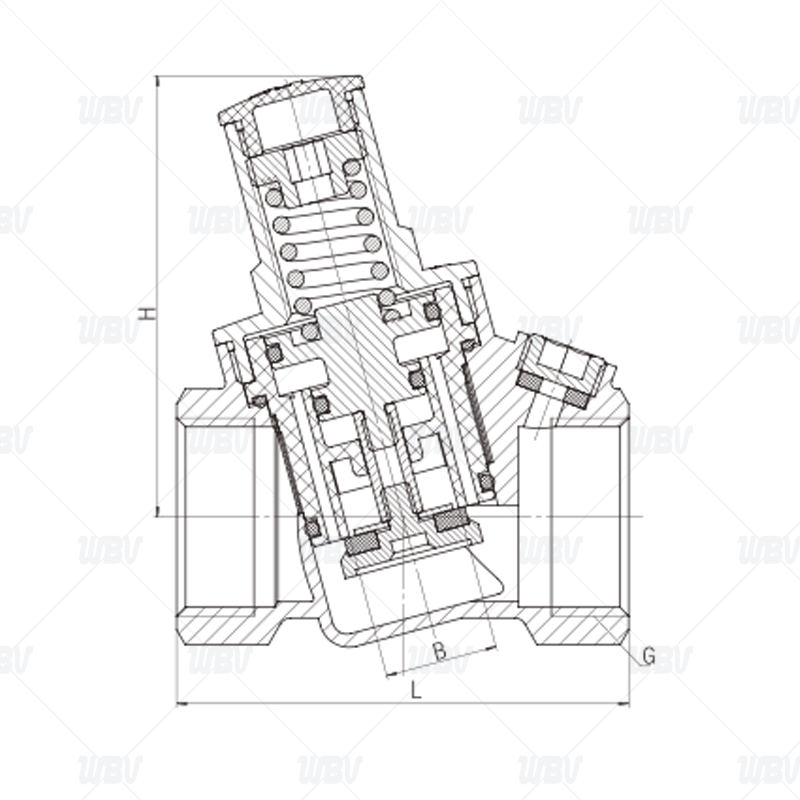

产品图纸
产品尺寸
in | DN | L | H | B |
1/2" | 15 | 64 | 64 | 17 |
3/4" | 20 | 64 | 65 | 17 |
1" | 25 | 70 | 68 | 19 |
1 1/4" | 32 | 86 | 72 | 30 |
1 1/2" | 40 | 86 | 85 | 30 |
2" | 50 | 94 | 95 | 38 |
技术资料
1.执行标准 GB/T 12244-2006
2.测试标准 GB/T 13927-2008
3.螺纹连接标准 ISO 228-1-2000(GB/T 7307-2001)
4.材质标准 GB/T 12225-2018
产品零件表
序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
1 | 阀体、阀盖、下阀盖 | H59-1 | 4 | 调节螺杆 | 2Cr13 |
2 | 阀座 | H59-1 | 5 | 膜片 | PTFE |
3 | 阀瓣 | PTFE | 6 | 弹簧 | 60Si2Mn |
