封闭全启式安全阀带散热片 closed full-lift safety valve with radiator A40Y

本阀适用于温度不大于450℃的介质当中，如果没有加装散热器能承受不大于250℃的温度，无需借助任何外力来进行启闭的一种阀门，通过我们设定的整定压力值，当压力超过我们的整定压力值后，阀门会自动开启，释放压力，释放带整定压力以下的时候，本阀自动关闭。本阀利用弹簧的弹性来对压力进行控制，是一种保护管道的阀门。

本开启高度为喉径的四分之一，一般介质为气体的都会选用全启式比较多。

产品详情

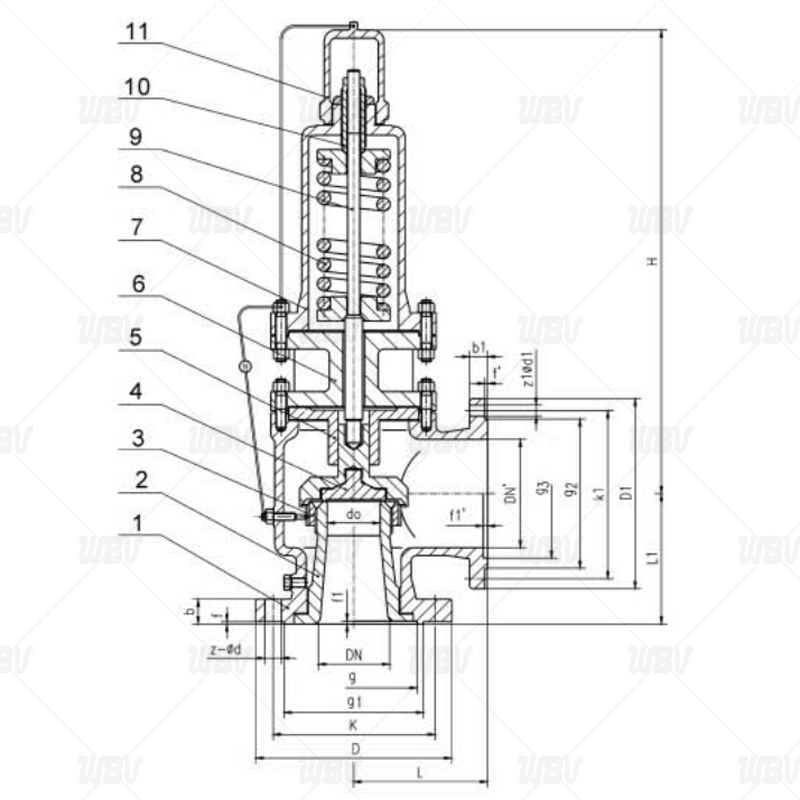

产品图纸


产品尺寸

型号	DN	do	D	K	g	g1	b	f	f1	Z-Ød	DN'	D1	K1	g3	g2	b1	f'	f1'	z1-Ød1	L	L1	≈H
SA40Y-16 C/P/I	20	15	105	75		55	16	2		4-14	25	115	85		65	16	2		4-14	110	95	518
	25	16	115	85		65	16	2		4-14	32	140	100		78	18	2		4-18	110	95	518
	32	20	140	100		78	18	2		4-18	40	150	110		85	18	3		4-18	115	100	518
	40	25	150	110		85	18	3		4-18	50	165	125		100	20	3		4-18	120	110	579
	50	32	165	125		100	20	3		4-18	65	185	145		120	20	3		4-18	135	120	639
	65	40	185	145		120	20	3		4-18	80	200	160		135	20	3		8-18	160	140	671
	80	50	200	160		135	20	3		8-18	100	220	180		155	22	3		8-18	170	135	676
	100	65	220	180		155	22	3		8-18	125	250	210		185	22	3		8-18	195	175	787
	125	80	250	210		185	22	3		8-18	150	285	240		210	24	3		8-23	210	190	977
	150	100	285	240		210	24	3		8-23	175	310	270		240	26	3		8-23	255	230	1035
	200	125	340	295		265	26	3		12-23	250	405	355		320	30	3		12-26	300	260	1193
SA40Y-25 C/P/I	20	15	105	75		55	16	2		4-14	25	115	85		65	16	2		4-14	110	95	518
	25	16	115	85		65	16	2		4-14	32	140	100		78	18	2		4-18	110	95	518
	32	20	140	100		78	18	2		4-18	40	150	110		85	18	3		4-18	115	100	518
	40	25	150	110		85	18	3		4-18	50	165	125		100	20	3		4-18	120	110	579
	50	32	165	125		100	20	3		4-18	65	185	145		120	20	3		4-18	135	120	639
	65	40	185	145		120	22	3		8-18	80	200	160		135	20	3		8-18	160	140	671
	80	50	200	160		135	22	3		8-18	100	220	180		155	22	3		8-18	170	135	676
	100	65	230	190		160	24	3		8-23	125	250	210		185	22	3		8-18	195	175	787
	125	80	270	220		188	28	3		8-26	150	285	240		210	24	3		8-23	210	190	977
	150	100	300	250		218	30	3		8-26	175	310	270		240	26	3		8-23	255	230	1035
	200	125	360	310		278	34	3		12-26	250	405	355		320	30	3		12-26	300	260	1193
SA40Y-40 C/P/I	20	15	105	75	51	55	16	2	4	4-14	25	115	85		65	16	2		4-14	110	95	518
	25	16	115	85	58	65	16	2	4	4-14	32	140	100		78	18	2		4-18	110	95	518
	32	20	140	100	66	78	18	2	4	4-18	40	150	110		85	18	3		4-18	115	100	518
	40	25	150	110	76	85	18	3	4	4-18	50	165	125		100	20	3		4-18	120	110	579
	50	32	165	125	88	100	20	3	4	4-18	65	185	145		120	20	3		4-18	135	120	639
	65	40	185	145	110	120	22	3	4	8-18	80	200	160		135	20	3		8-18	160	140	671
	80	50	200	160	121	135	22	3	4	8-18	100	220	180		155	22	3		8-18	170	135	676
	100	65	235	190	150	160	24	3	4.5	8-23	125	250	210		185	22	3		8-18	195	175	787
	125	80	270	220	176	188	28	3	4.5	8-26	150	285	240		210	24	3		8-23	210	190	977
	150	100	300	250	204	218	30	3	4.5	8-26	175	310	270		240	26	3		8-23	255	230	1035
SA40Y-64 C/P/I	20	10	125	90	51	68	22	2	4	4-18	25	115	85	58	65	16	2	4	4-14	96	85	384
	25	16	140	100	58	78	22	2	4	4-18	32	140	100	66	78	18	2	4	4-18	110	100	384
	32	20	155	110	66	82	24	2	4	4-23	40	150	110	76	85	18	3	4	4-18	130	110	396
	40	25	170	125	76	95	24	3	4	4-23	50	165	125	88	100	20	3	4	4-18	130	120	426
	50	32	180	135	88	105	26	3	4	4-23	65	185	145	110	120	22	3	4	8-18	135	130	504
	65	40	205	160	110	130	28	3	4	8-23	80	200	160	121	135	22	3	4	8-18	175	160	613
	80	50	215	170	121	140	30	3	4	8-23	100	235	190	150	160	24	3	4.4	8-23	175	160	603
	100	65	250	200	150	168	32	3	4.5	8-26	125	270	220	176	188	28	3	4.5	8-25	195	195	813
	150	100	345	280	204	240	38	3	4.4	8-34	200	375	320	260	282	38	3	4.5	12-30	280	265	1064
SA40Y-100 C/P/I	20	10	125	90	51	68	22	2	4	4-18	25	115	85	58	65	16	2	4	4-14	96	85	384
	25	16	140	100	58	78	24	2	4	4-18	32	140	100	66	78	18	2	4	4-18	110	100	384
	32	20	155	110	66	82	24	2	4	4-23	40	150	110	76	85	18	3	4	4-18	130	110	396
	40	25	170	125	76	95	26	3	4	4-23	50	165	125	88	100	20	3	4	4-18	130	120	426
	50	32	195	145	88	112	28	3	4	4-26	65	185	145	110	120	22	3	4	8-18	135	130	504
	65	32	220	170	110	138	32	3	4	8-26	80	200	160	121	135	22	3	4	8-18	175	160	613
	80	40	230	180	121	148	34	3	4	8-26	100	235	190	150	160	24	3	4.5	8-23	175	160	603
	100	50	265	210	150	172	38	3	4.5	8-30	125	270	220	176	188	28	3	4.5	8-25	195	195	813
	150	80	355	290	204	250	46	3	4.5	12-34	200	375	320	260	282	38	3	4.5	12-30	280	265	1064

技术资料

1.执行标准：GB/T 12243-2021

2.结构长度标准：GB/T12221-2005

3.法兰标准：GB/T9113.1-2000

4.试验标准：GB/T13927-2022

产品零件表

序号	名称	A40Y-C材料	A40Y-P材料	A40Y-I材料
1	阀体	WCB	CF8	WC6
2	阀座	20Cr13	304	304
3	调节圈	20Cr13	304	304
4	阀瓣	20Cr13	304	304
5	导向套	20Cr13	304	304
6	散热器	ZG230-450	ZG230-450	ZG230-450
7	阀盖	ZG230-450	ZG230-450	ZG230-450
8	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
9	阀杆	20Cr13	304	20Cr13
10	调整螺杆	45	304	20Cr13
11	阀帽	ZG200-400	ZG200-400	ZG200-400
12	密封面材料	堆焊Co基硬质合金
