安全溢流阀 safety overflow valve AY42H/HA802Y

本阀在系统中起泄压保护作用。当系统压力超过规定值时，阀门汀开，将系统中的一部分气体排入大气，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。本阀的主要参数是排量，这个排量决定于阀座的口径和阀瓣的开启高度，由开启高度不同，又分为微启式和全启式两种。微启式是指阀瓣的开启高度为阀座喉径的1／40～l／20。全启式是指阀瓣的开启高度为阀座喉径的1／4。本阀适用于城建、化工、冶金、石油、制药、食品、饮料、环保。

产品详情

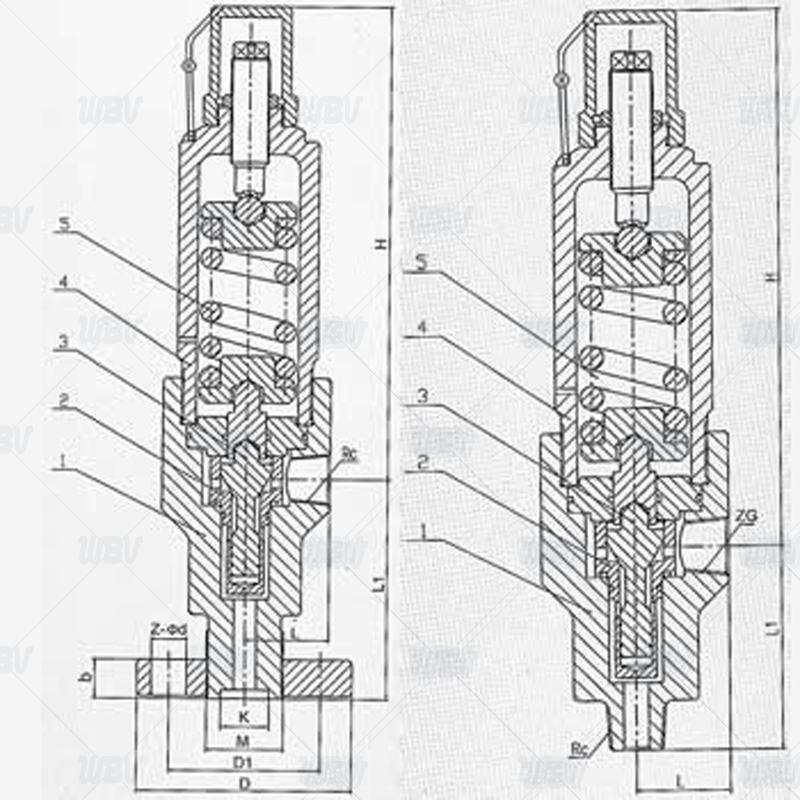

产品图纸


产品尺寸

型号	公称通径	尺寸
型号	DN	D	D1	K	M	Z-Ød	b	L	L1	Rc	≈H
AY42H-160/250/400	15	135	95	25	M48×2	4×22	25	65	140	1"	329
	20	165	115	30	M52×2	6×26	28	80	150	1 1/2"	447
	25	200	145	38	M80×3	6×29	40	90	180	2"	485
	32	225	170	42	M100×3	6×-33	50	100	200	2 1/2"	570

型号	公称通径	尺寸
型号	DN	Rc	ZG	L	L1	≈H
YA802Y-600	15	1/2"	1/2"	52	90	250
	25	1"	1"	52	113	275
	40	11/2"	11/2"	52	157	336

技术资料

1.执行标准：GB/T 12243-2021

2.结构长度标准：GB/T12221-2005

3.法兰标准：GB/T9113.1-2000

4.试验标准：GB/T13927-2022

产品零件表

序号	名称	材质
1	阀体	碳钢
2	阀座	不锈钢
3	阀瓣	不锈钢
4	阀盖	焊接件
5	弹簧	50CrVA
