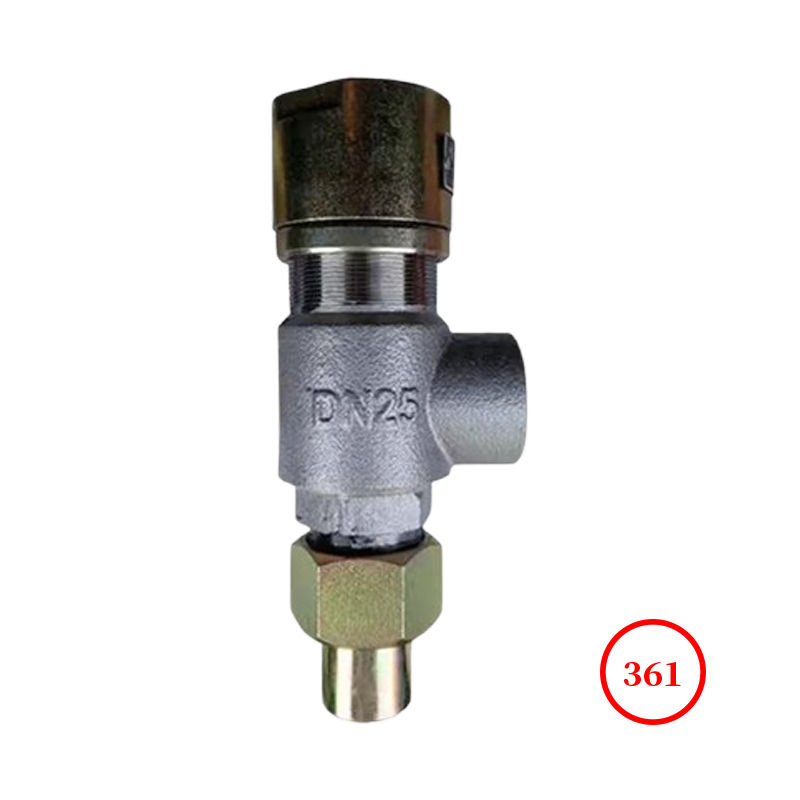

您当前的位置:首页 / 产品展示 / 安全阀 / 弹簧微启封闭式安全阀 spring micro lift sealed safety valve A21H
产品展示
产品详情

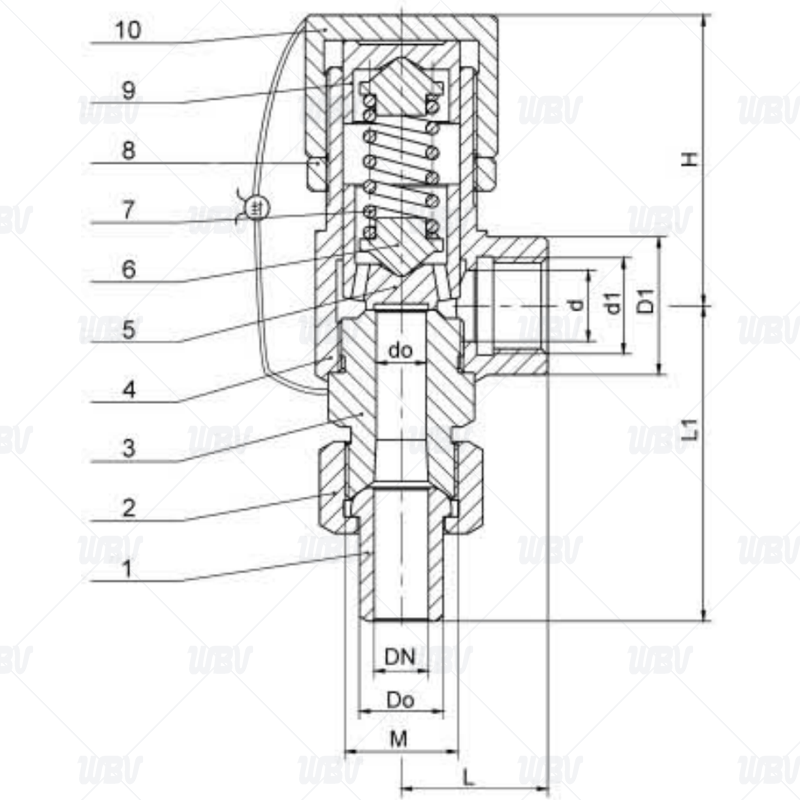

产品图纸
产品尺寸
| 型号 | DN | do | d | Do | M | d1 | D1 | L | L1 | ≈H |
| A21Y-16C A21H-25C A21H-40 A21W-16P A21W-25P A21W-40P | 15 | 12 | 15 | 20 | M27×1.5 | G1/2" | 30 | 35 | 76 | 66 |
| 20 | 16 | 20 | 25 | M33×1.5 | G3/4" | 35 | 40 | 87 | 68 | |
| 25 | 18 | 25 | 31 | M39×1.5 | G1" | 40 | 50 | 100 | 105 | |
| A21Y-64 A21Y-64P A21Y-100 A21Y-100P | 15 | 10 | 15 | 25 | M36×2 | G1" | 44 | 50 | 100 | 66 |
| 20 | 10 | 20 | 31 | M36×2 | G1" | 44 | 50 | 100 | 68 | |
| 25 | 12 | 25 | 31 | M36×2 | G1" | 44 | 50 | 100 | 105 | |
| A21W-160/160P | 15 | 8 | 20 | / | M36×2 | G1" | 44 | 50 | 100 | 261 |
| 20 | 8 | 25 | / | M36×2 | G1" | 44 | 50 | 100 | 261 | |
| 25 | 8 | 28 | / | M36×2 | G1" | 44 | 50 | 100 | 285 |
技术资料
1.执行标准：GB/T 12243-2021
2.结构长度标准：GB/T12221-2005
3.法兰标准：GB/T9113.1-2000
4.试验标准：GB/T13927-2022
产品零件表
| 序号 | 名称 | A21H-C/A21F材料 | A21W-P/A21F-P材料 | A21Y-R材料 |
| 1 | 管接头 | 20 | 304 | 316 |
| 2 | 管接头螺母 | 35 | 20Cr13 | 304 |
| 3 | 阀座 | 35 | 304 | 316 |
| 4 | 阀体 | 20Cr13 | 304 | 316 |
| 5 | 阀瓣 | 20Cr13/2Cr13+PTFE | 304/304+PTFE | 316 |
| 6 | 弹簧座 | 20Cr13 | 304 | 316 |
| 7 | 弹簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
| 8 | 锁紧螺母 | Q235-A | 20Cr13 | 304 |
| 9 | 弹簧导向垫 | 20Cr13 | 304 | 316 |
| 10 | 调节螺母 | Q235-A | 20Cr13 | 316 |
| 11 | 密封面 | "Y"型堆焊Co基硬质合金,"H"型堆焊D507,"W"型为阀门本体 | ||
