您当前的位置:首页 / 产品展示 / 安全阀 / 开放式带扳手弹簧微启式外螺纹安全阀 A27H
产品展示
本阀适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。
产品详情

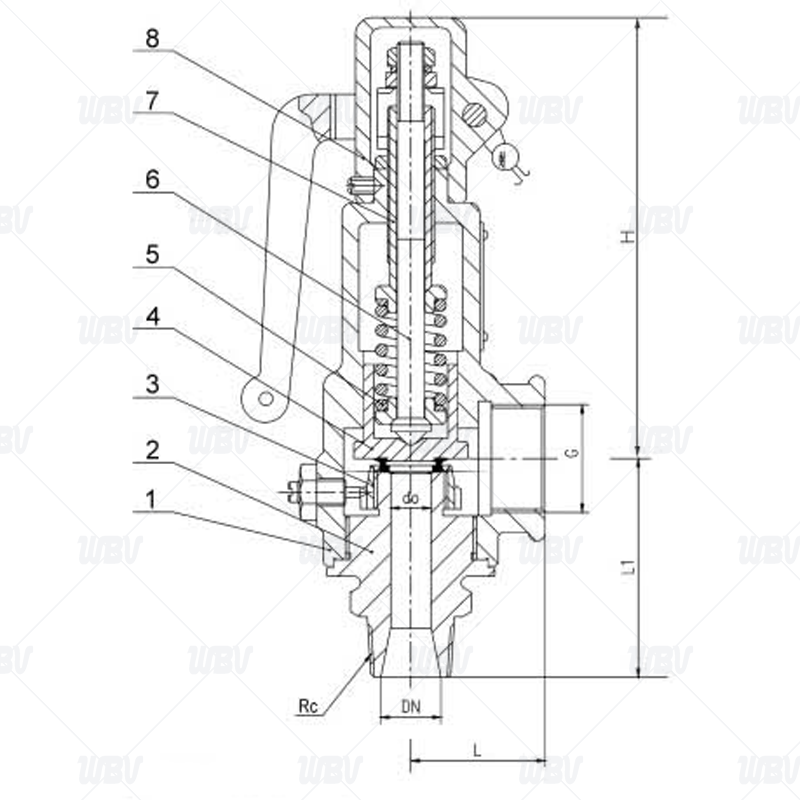

产品图纸
产品尺寸
| DN | do | Rc | L | L1 | G | H |
| 15 | 10 | 1/2" | 40 | 65 | 1/2" | 135 |
| 20 | 15 | 3/4" | 45 | 65 | 3/4" | 140 |
| 25 | 20 | 1" | 45 | 76 | 1" | 155 |
| 32 | 25 | 11/4" | 55 | 85 | 11/4" | 170 |
| 40 | 32 | 11/2" | 55 | 90 | 11/2" | 310 |
| 50 | 40 | 2" | 67 | 105 | 2" | 322 |
| 65 | 50 | 21/2" | 76 | 128 | 21/2" | 344 |
| 80 | 65 | 3" | 110 | 145 | 3" | 395 |
技术资料
1.执行标准：GB/T 12243-2021
2.结构长度标准：GB/T12221-2005
3.法兰标准：GB/T9113.1-2000
4.试验标准：GB/T13927-2022
产品零件表
| 序号 | 名称 | A27H材料 | A27W-P材料 | A27W-R材料 |
| 1 | 阀体 | HT350 | CF8 | CF8M |
| 2 | 阀座 | 35 | CF8 | CF8M |
| 3 | 调节圈 | 20Cr13 | 304 | 316 |
| 4 | 阀瓣 | 20Cr13 | 304 | 316 |
| 5 | 弹簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
| 6 | 阀杆 | 20Cr13 | 20Cr13 | 304 |
| 7 | 调整螺杆 | 45 | 20Cr13 | 304 |
| 8 | 保护罩 | ZG200-400 | ZG200-400 | CF8 |
| 9 | 密封面材料 | 堆焊D507 | 堆焊Co基硬质合金 | |
