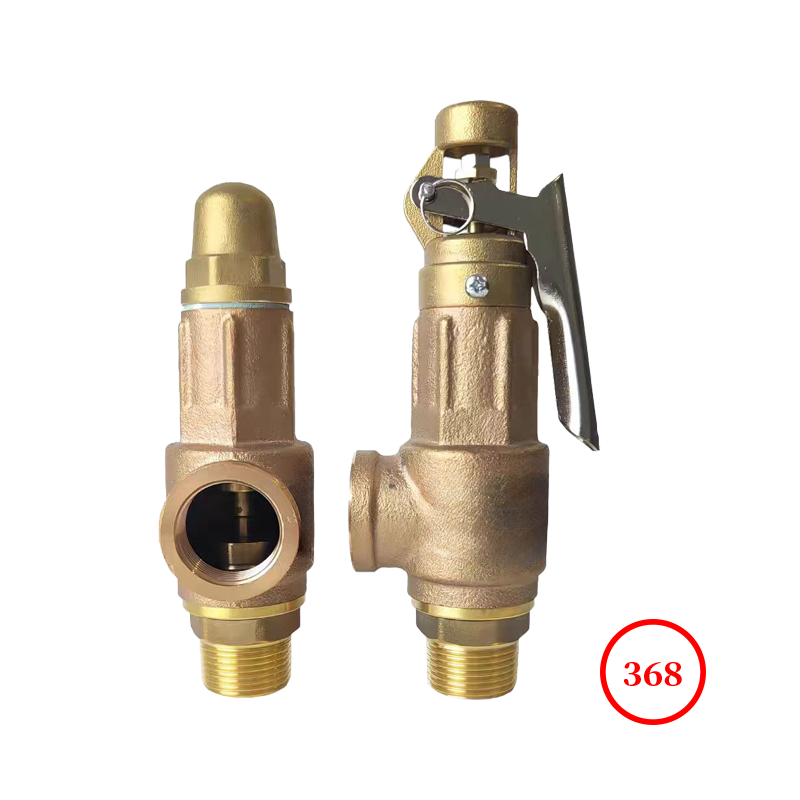

您当前的位置:首页 / 产品展示 / 安全阀 / 全铜带扳手弹簧微启式外螺纹安全阀 A27W/A28W
产品展示
本阀适用于工作温度≤200℃的水、空气、蒸气等介质的设备或管路上；本阀适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。
产品详情

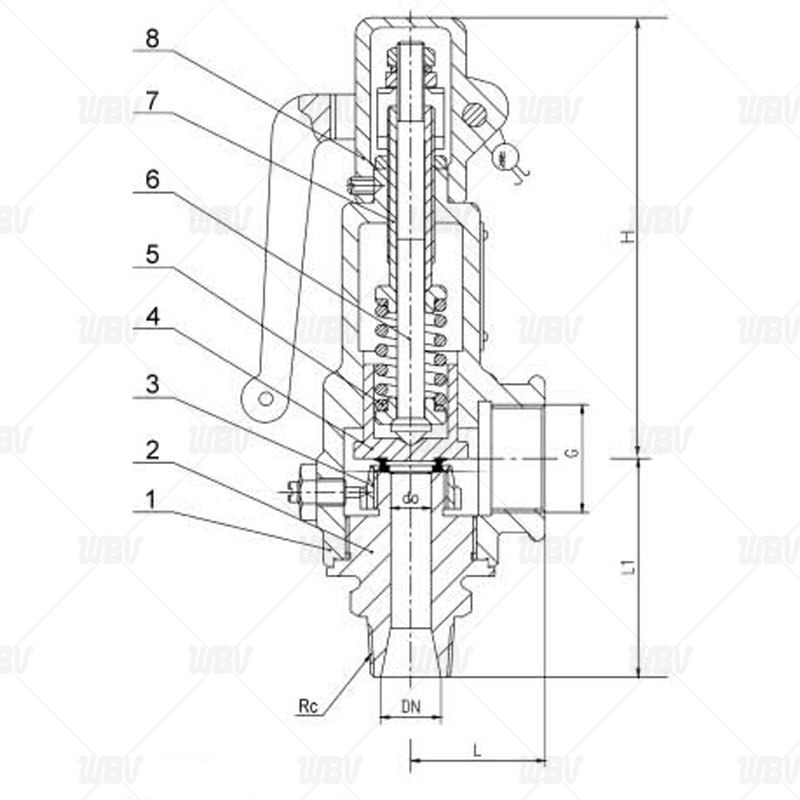

产品图纸
产品尺寸
| DN | do | R | G | L | L1 | ≈H |
| 15 | 10 | 1/2″ | 3/4″ | 37 | 65 | 196 |
| 20 | 12 | 3/4″ | 1″ | 40 | 70 | 215 |
| 25 | 15 | 1″ | 1 1/4″ | 45 | 78 | 233 |
| 32 | 20 | 1 1/4″ | 1 1/2″ | 60 | 90 | 304 |
| 40 | 25 | 1 1/2″ | 2″ | 67 | 105 | 325 |
| 50 | 32 | 2″ | 2 1/2″ | 76 | 115 | 346 |
| 65 | 40 | 2 1/2″ | 3″ | 110 | 145 | 372 |
技术资料
1.执行标准：GB/T 12243-2021
2.结构长度标准：GB/T12221-2005
3.法兰标准：GB/T9113.1-2000
4.试验标准：GB/T13927-2022
产品零件表
| 零件名称 | 材料 |
| 阀座、阀体、阀瓣、顶盘、弹簧盘、锁紧螺母 | 铜合金 |
| 弹簧 | 50Cr VA |
| 调节螺丝 | A3 |
