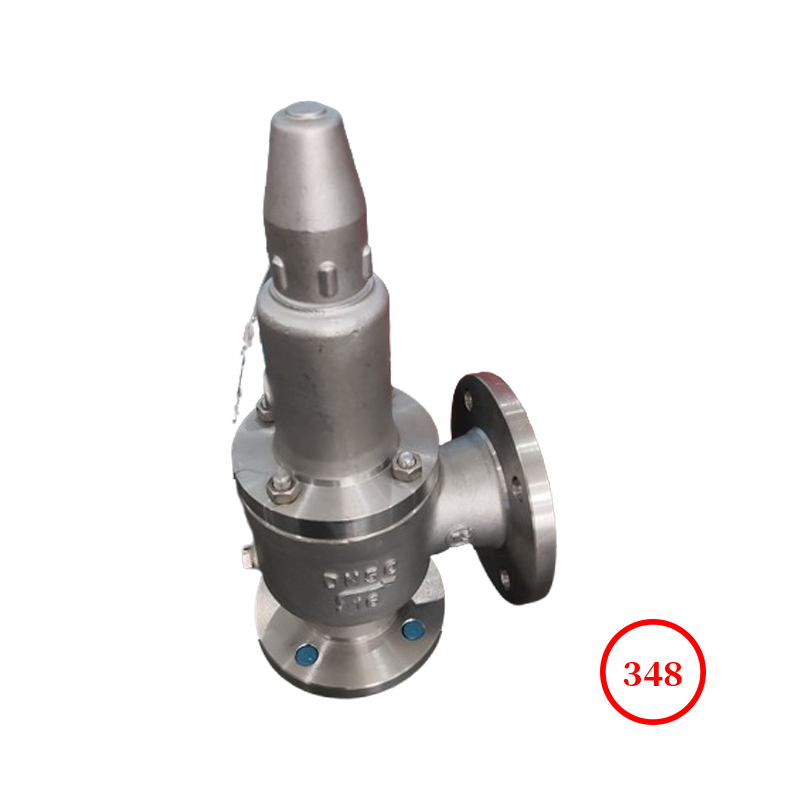

波纹管封闭式弹簧全启式安全阀 bellows closed spring full lift safety valve WA42Y

波纹管封闭式弹簧全启式安全阀 bellows closed spring full lift safety valve WA42Y

适用于工作温度≤200℃存在不稳定背压或有毒、腐蚀性介质的设备或管路上，作为超压保护装置。广泛应用于石油、化工、电站等行业。

产品详情

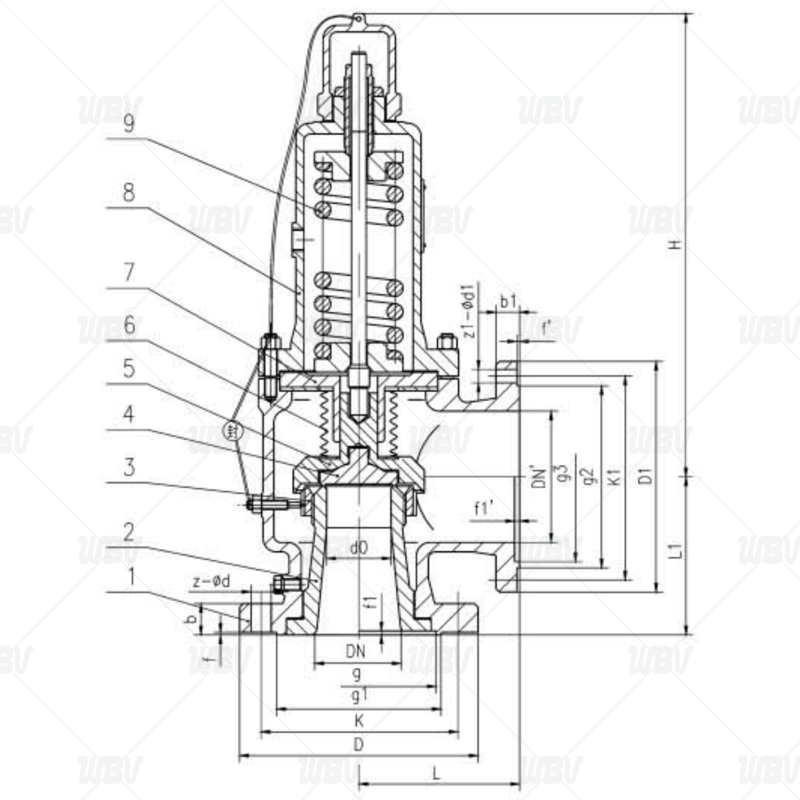

产品图纸


产品尺寸

型号	DN	do	D	K	g	g1	b	f	f1	Z-ød	L	L1	≈H
WA42Y-25 WA42Y-25P WA42Y-25R	25	16	115	85		65	16	2		4-14	110	95	378
	32	20	140	100		78	18	2		4-18	115	100	378
	40	25	150	110		85	18	3		4-18	120	110	406
	50	32	165	125		100	20	3		4-18	135	120	450
	65	40	185	145		120	22	3		8-18	160	140	520
	80	50	200	160		135	22	3		8-18	170	135	525
	100	65	230	190		160	24	3		8-23	195	175	690
	125	80	270	220		188	28	3		8-26	210	190	780
	150	100	300	250		218	30	3		8-26	255	230	838
	200	125	360	310		278	34	3		12-26	300	260	992
WA42Y-40 WA42Y-40P WA42Y-40R	25	16	115	85	58	65	16	2	4	4-14	110	95	378
	32	20	140	100	66	78	18	2	4	4-18	115	100	378
	40	25	150	110	76	85	18	3	4	4-18	120	110	406
	50	32	165	125	88	100	20	3	4	4-18	135	120	450
	65	40	185	145	110	120	22	3	4	8-18	160	140	520
	80	60	200	160	121	135	24	3	4	8-18	170	135	525
	100	65	235	190	150	160	24	3	4.5	8-23	195	175	690
	125	80	270	220	188	176	28	3	4.5	8-26	210	190	857
	150	100	300	250	204	218	30	3	4.5	8-26	255	230	838
	200	125	375	320	260	282	38	3	4.5	12-30	300	260	992
WA42Y-64 WA42Y-64P WA42Y-64R	25	16	140	100	58	78	22	2	4	4-18	110	100	277
	32	20	155	110	66	82	24	2	4	4-23	130	110	289
	40	25	170	125	76	95	24	3	4	4-23	130	120	319
	50	32	180	135	88	105	26	3	4	4-23	135	130	389
	65	40	205	160	110	130	28	3	4	8-23	175	160	493
	80	50	215	170	121	140	30	3	4	8-23	175	160	483
	100	65	250	200	150	168	32	3	4.5	8-26	195	195	613
	150	100	345	280	204	240	38	3	4.5	8-34	280	265	894
WA42Y-100 WA42Y-100P WA42Y-100R	25	16	140	100	58	78	24	3	4	4-18	110	100	277
	32	20	155	110	66	82	24	2	4	4-23	130	110	289
	40	25	170	125	76	95	26	2	4	4-23	130	120	319
	50	32	195	145	88	112	28	3	4	4-26	135	130	389
	65	32	220	170	110	138	32	3	4	8-26	175	160	493
	80	40	230	180	121	148	34	3	4	8-26	175	160	483
	100	50	265	210	150	172	38	3	4.5	8-30	195	195	613
	150	80	355	290	204	250	46	3	4.5	12-34	280	265	894

技术资料

1.执行标准：GB/T 12243-2021

2.结构长度标准：GB/T12221-2005

3.法兰标准：GB/T9113.1-2000

4.试验标准：GB/T13927-2022

产品零件表

序号	名称	WA42Y-C型材料	WA42Y-P型材料	WA42Y-R型材料
1	阀体	WCB	CF8	CF8M
2	阀座	20Cr13	304	316
3	调节圈	20Cr13	304	316
4	阀瓣	20Cr13	304	316
5	反冲盘	20Cr13	304	316
6	波纹管	304	304	316
7	导向套	20Cr13	304	316
8	阀盖	25#	25#	25#
9	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
