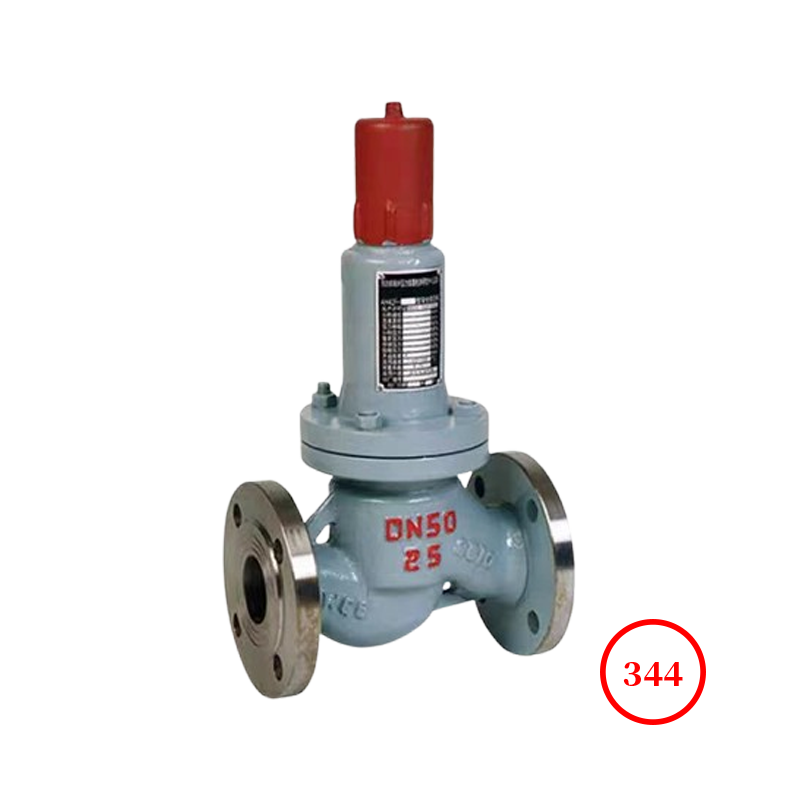

您当前的位置:首页 / 产品展示 / 安全阀 / 平行式安全回流阀 back-flow safety valve AHN42F-P25
产品展示
本阀安装于液化石油气站罐泵出口的液相回流管道上，当泵前压力超过规定值时，阀门自动开启并起回流作用，保证设备和管路的可靠运行。
产品详情

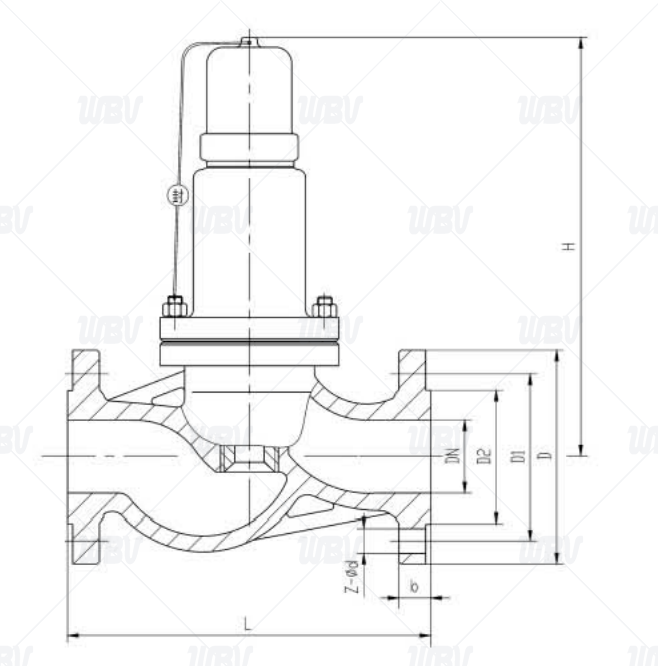

产品图纸
产品尺寸
| DN | D | D1 | D2 | b | Z-φd | L | H |
| 40 | 150 | 110 | 85 | 16 | 4-18 | 200 | 236 |
| 50 | 165 | 125 | 100 | 16 | 4-18 | 230 | 266 |
| 65 | 185 | 145 | 120 | 20 | 4-18 | 290 | 430 |
| 80 | 200 | 160 | 135 | 20 | 8-18 | 310 | 490 |
| 100 | 215 | 180 | 155 | 22 | 8-18 | 350 | 548 |
| 150 | 280 | 240 | 210 | 24 | 8-23 | 480 | 706 |
技术资料
1.执行标准：GB/T 12243-2021
2.结构长度标准：GB/T12221-2005
3.法兰标准：GB/T9113.1-2000
4.试验标准：GB/T13927-2022
产品零件表
| 序号 | 名称 | AHN42F-16/25/40/64/100C 材料 | AHN42F-16/25/40/64/100P 材料 | AHN42F-16/25/40/64/100R 材料 |
| 1 | 阀 体 | WCB | CF8 | CF8M |
| 2 | 阀 座 | 20Cr13 | 304 | 316 |
| 3 | 调节圈 | ZG20Cr13 | CF8 | CF8M |
| 4 | 反冲盘 | ZG20Cr13 | CF8 | 316 |
| 5 | 阀 瓣 | 20Cr13 | 304 | 316 |
| 6 | 导向套 | 20Cr13 | 304 | 316 |
| 7 | 阀 盖 | ZG230-450 | ZG230-450 | ZG230-450 |
| 8 | 弹 簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
| 9 | 阀 杆 | 20Cr13 | 304 | 316 |
| 10 | 扳 手 | ZG200-400 | ZG200-400 | ZG200-400 |
| 11 | 调整螺杆 | 45 | 20Cr13 | 20Cr13 |
| 12 | 保护 | ZG200-400 | ZG200-400 | 316 |
| 13 | 密封面材料 | 堆焊Co基硬质合金 | ||
