产品展示
产品型号:DZ61H、DZ11H
公称通径:DN15～DN50
结构形式:闸板式
公称压力:1.6Mpa～14.0Mpa
连接方式:内螺纹、承插焊、法兰
适用温度:-20ºC～-101ºC～-196ºC
驱动方式:手动、伞齿轮、电动、气动、液动
阀体材质:锻钢、铸钢、不锈钢
制造标准:国标GB/美标ANSI
适用介质:液氮、乙烯、甲烷、液态天然气、二氧化碳等
广泛应用:石油，化工，电力，环保，水利，供热，给排水，工业，机械
产品详情

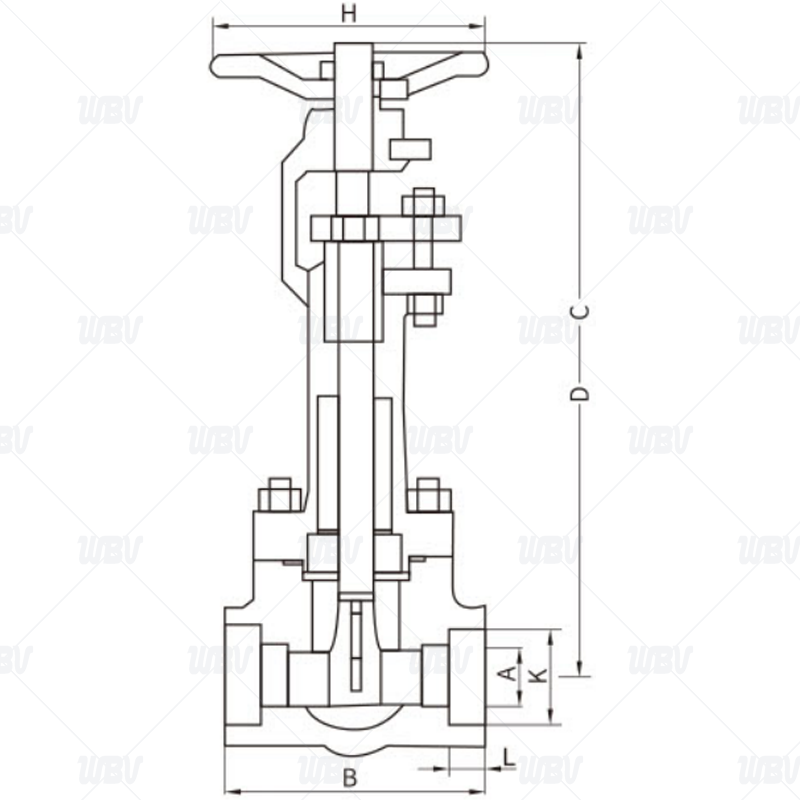

产品图纸
产品尺寸
| 尺寸 | A | B | C | D | H | K | L | 结构长度 | |||
| mm | in | PN25 | PN40 | PN64 | |||||||
| 8 | 1/4" | 6 | 79 | 119 | 132 | 64 | 14.2 | 10 | 102 | 139 | 165 |
| 10 | 3/8" | 6 | 79 | 119 | 132 | 64 | 17.6 | 10 | 102 | 139 | 165 |
| 15 | 1/2" | 9 | 79 | 119 | 132 | 64 | 21.8 | 10 | 102 | 139 | 165 |
| 20 | 3/4" | 12 | 92 | 150 | 173 | 89 | 27.2 | 13 | 117 | 152 | 190 |
| 25 | 1" | 17 | 111 | 162 | 188 | 89 | 33.9 | 13 | 127 | 165 | 216 |
| 32 | 1 1/4" | 23 | 120 | 193 | 236 | 127 | 42.7 | 13 | 140 | 178 | 229 |
| 40 | 1 1/2" | 28 | 120 | 193 | 236 | 127 | 48..8 | 13 | 165 | 190 | 241 |
| 50 | 2" | 36 | 140 | 221 | 264 | 152 | 61.2 | 16 | 178 | 216 | 292 |
产品零件表
| 序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
| 1 | Body 阀体 | F316 | 9 | Gland bolt压盖螺栓 | F316 |
| 2 | Boonet 阀盖 | F316 | 10 | Gland nut压盖螺母 | Gr.8M |
| 3 | Stem 阀杆 | F316 | 11 | 阀体/阀盖螺母 | Gr.8M |
| 4 | Wedge 楔子 | CF8M | 12 | 阀体/阀盖螺栓 | B8M |
| 5 | Seat 阀座 | STL12 | 13 | Gasket 垫圈 | 石墨缠绕垫圈 |
| 6 | Packing flange 填料法兰 | F316 | 14 | Handwheel nut 手轮螺母 | WCB |
| 7 | seal gasket 密封垫片 | F316 | 15 | Handwheel 手轮 | WCB |
| 8 | Packing ring 填料环 | RPTFE+GRAP | 16 | Stem nut 阀杆螺母 | 不锈钢/铜 |
