低温法兰闸阀 sub-zero flange gate vlave DZ40W-16/25/40/64

您当前的位置:首页 / 产品展示 / 低温阀门 / 低温法兰闸阀 sub-zero flange gate vlave DZ40W-16/25/40/64

产品展示

低温法兰闸阀 sub-zero flange gate vlave DZ40W-16/25/40/64

低温法兰闸阀 sub-zero flange gate vlave DZ40W-16/25/40/64

产品型号:DZ40W
结构形式:闸板式
连接方式:法兰
适用温度:-20ºC～-101ºC～-196ºC
驱动方式:手动、伞齿轮、电动、气动、液动
阀体材质:铸钢、不锈钢
制造标准:国标GB
适用介质:液氮、乙烯、甲烷、液态天然气、二氧化碳等
广泛应用:石油，化工，电力，环保，水利，供热，给排水，工业，机械

产品详情

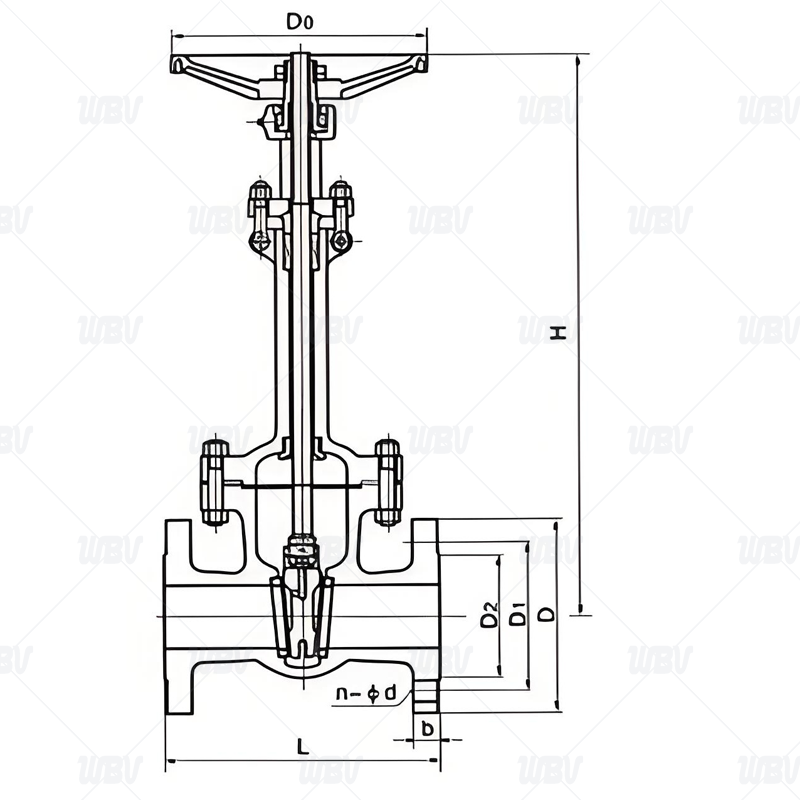

产品图纸


产品尺寸

PN16	DN	L	D	D1	D2	b	n-Фd	H	D0
	20	150	105	75	55	14	4-Ф14	320	140
	25	160	115	85	65	14	4-Ф14	350	160
	32	180	135	100	78	16	4-Ф18	385	180
	40	200	145	110	85	16	4-Ф18	420	220
	50	250	160	125	100	16	4-Ф18	540	240
	65	265	180	145	120	18	4-Ф18	610	240
	80	280	195	160	135	20	8-Ф18	690	280
	100	300	215	180	155	20	8-Ф18	780	300
	125	325	245	210	185	22	8-Ф18	930	320
	150	350	280	240	210	24	8-Ф23	980	350
	200	400	335	295	265	26	12-Ф26	1180	400
	250	450	405	355	320	30	12-Ф30	1390	450
	300	500	460	410	375	30	12-Ф30	1620	500
	350	550	520	470	435	34	16-Ф34	1810	500
	400	600	580	525	485	36	16-Ф36	1970	550
PN25	DN	L	D	D1	D2	b	n-Фd	H	D0
	20	150	105	75	55	16	4-Ф16	320	140
	25	160	115	85	65	16	4-Ф16	350	160
	32	180	135	100	78	18	4-Ф18	385	180
	40	200	145	110	85	18	4-Ф18	420	200
	50	250	160	125	100	20	4-Ф20	540	240
	65	265	180	145	125	22	8-Ф22	510	240
	80	280	195	160	135	22	8-Ф22	690	280
	100	300	230	190	160	24	8-Ф24	780	300
	125	325	270	220	188	28	8-Ф28	930	300
	150	350	300	250	218	30	8-Ф30	980	320
	200	400	360	310	278	34	12-Ф34	1180	360
	250	450	425	370	332	36	12-Ф36	1390	400
	300	500	485	430	390	40	16-Ф40	1620	450
	350	550	550	490	448	44	16-Ф44	1810	500
	400	600	610	550	505	48	16-Ф48	1990	560

PN40	DN	L	D	D1	D2	D6	b	n-Фd	H	D0
	20	150	105	75	55	51	16	4-Ф14	330	140
	25	160	115	85	65	58	16	4-Ф14	360	160
	32	180	135	100	78	66	18	4-Ф18	440	180
	40	200	145	110	85	76	18	4-Ф18	455	200
	50	250	160	125	100	88	20	4-Ф18	575	240
	65	380	180	145	120	110	22	4-Ф20	635	240
	80	310	195	160	135	121	22	8-Ф22	715	280
	100	350	230	190	160	150	24	8-Ф22	815	300
	125	400	270	220	188	176	28	8-Ф24	965	360
	150	450	300	250	218	204	30	8-Ф28	1025	400
	200	550	375	320	282	260	38	8-Ф30	1225	450
	250	650	445	385	345	313	42	12-Ф34	1440	560
	300	750	510	450	408	364	46	16-Ф34	1665	670
	350	850	570	510	465	422	52	16-Ф41	1880	720
	400	950	655	585	535	474	58	16-Ф48	2050	800
PN64	DN	L	D	D1	D2	D6	b	n-Фd	H	D0
	20	190	125	90	68	51	20	4-Ф18	330	180
	25	210	135	100	78	58	22	4-Ф23	360	180
	32	230	150	110	82	66	24	4-Ф23	410	180
	40	240	165	125	95	76	24	4-Ф23	480	220
	50	250	175	135	105	88	26	4-Ф23	585	240
	65	280	200	160	130	110	28	8-Ф23	690	240
	80	310	210	170	140	121	30	8-Ф23	745	280
	100	350	250	200	168	150	32	8-Ф25	885	300
	125	400	295	240	202	176	36	8-Ф30	985	360
	150	450	340	280	240	204	38	8-Ф34	1050	400
	200	550	405	345	300	260	44	12-Ф34	1240	450
	250	650	470	460	352	313	48	12-Ф41	1460	560
	300	750	530	160	412	364	54	16-Ф41	1670	600
PN100	25	210	135	100	78	58	24	4-Ф18	365	200
	32	230	150	110	82	66	24	4-Ф23	420	200
	50	250	195	145	112	88	28	4-Ф28	630	240
	65	280	220	170	138	110	32	8-Ф25	700	240
	80	310	230	180	148	121	34	8-Ф25	760	280
	100	350	265	210	172	150	38	8-Ф30	900	280

技术资料

1.执行标准JB/T 7749-1995

2.结构长度标准GB/T 12221-2005

3.法兰尺寸标准JB/T 79-2015

4.测试标准JB/T 9092-1999

5.压力-温度标准GB/T 9124-2019

产品零件表

体盖板	阀杆	密封面	垫片	填料	工作温度/℃	适用介质
ZGoCrMNVAI低温高压铸钢 LCB	1Cr7Ni12	STL/STL	1Cr13/柔性石墨低温石棉	PTFE浸聚四氟乙烯石棉绳柔性石墨	-46	丙烷/炳烯甲醇/乙烷煤气/液氨
ZGoCrMNVAI低温高压铸钢 LC1					-60
ZGoCrMNVAI低温高压铸钢 LC2					-73
ZGoCrMNVAI低温高压铸钢 LC3	1Cr18Ni9Ti				-101
ZGoCrMNVAI低温高压铸钢 LC4					-115
ZGoCrMNVAI低温高压铸钢					-196
