您当前的位置:首页 / 产品展示 / 全焊接球阀 / 精小型电动全焊接球阀Q967HF-25
产品展示
产品详情

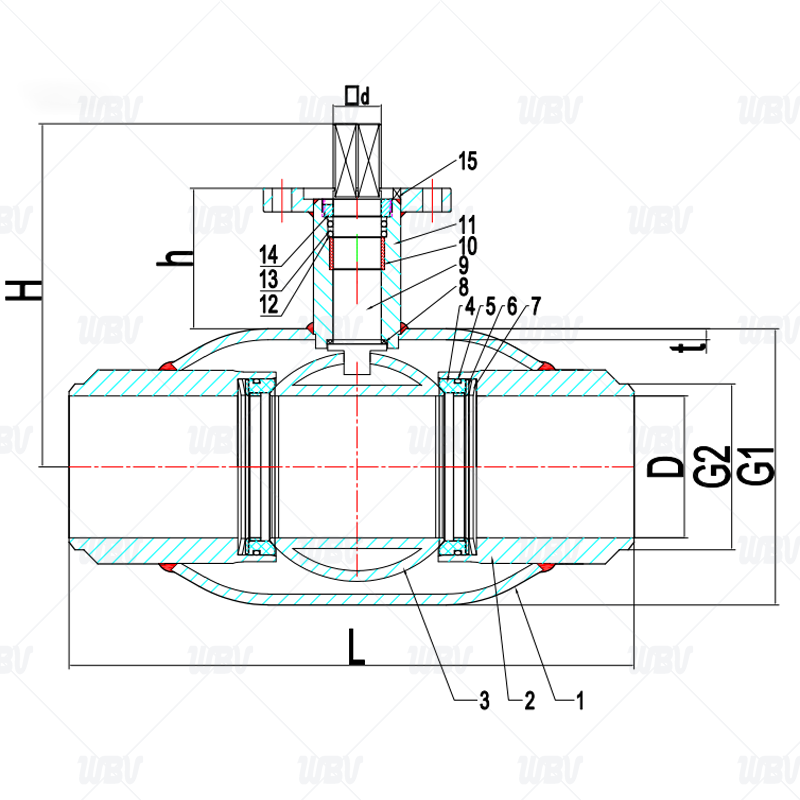

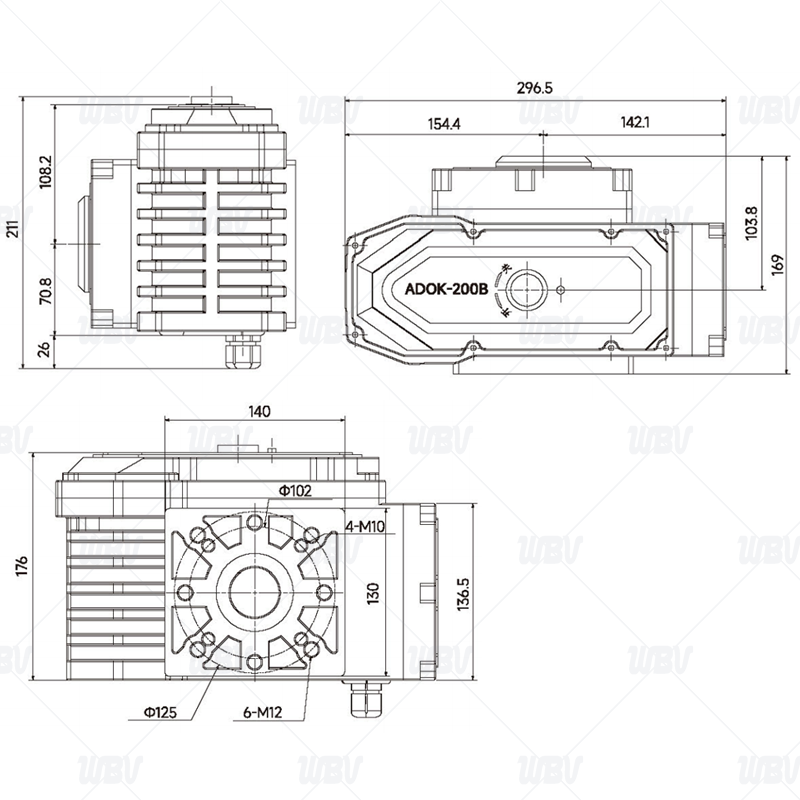

产品图纸
产品尺寸
| DN | PN | L | D | D1 | D2 | D3 | H | h | t | ISO5211 | 电动执行器型号 | □d |
| 50 | 25 | 300 | 50 | 108 | 76.7 | 60.3 | 169 | 65 | 5 | F07 | 60E | 14*14 |
| 65 | 25 | 300 | 65 | 127 | 88.9 | 76.1 | 177 | 65 | 5 | F07 | 60E | 16*16 |
| 80 | 25 | 325 | 80 | 159 | 108 | 88.9 | 197 | 75 | 6 | F10 | 60E | 22*22 |
| 100 | 25 | 325 | 100 | 194 | 133 | 114 | 212 | 77 | 7 | F10 | 100E | 22*22 |
| 125 | 25 | 350 | 125 | 219 | 159 | 140 | 228 | 82 | 8 | F12 | 100E | 22*22 |
技术资料
1.执行标准GB/T 12224-2005《钢制阀门 一般要求》
2.GB/T 12220-1989《通用阀门 标志》
3.GB/T 12223-2005《部分回转阀门驱动装置的连接》
4.JB/T 12006-2014《钢管焊接阀门》
5.GB/T 37827-2019.《城镇供热焊接球阀》
产品零件表
| 序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
| 1 | 体管 | 20# | 10 | 轴承 | Q235+PTFE |
| 2 | 接管 | 20# | 11 | 支管 | 20# |
| 3 | 球 | 304 | 12 | 阀杆O型圈 | 氟塑橡胶FKM |
| 4 | 阀座 | PTFE+C | 13 | 垫圈 | PTFE+C |
| 5 | 阀座O型圈 | 氟塑橡胶FKM | 14 | 填料压盖 | Q235+ENP |
| 6 | 支撑环 | 60Si2Mn | 15 | 限位块 | 304 |
| 7 | 碟簧 | 60Si2Mn | 16 | 轴用弹性挡圈 | 65Mn |
| 8 | 止推垫 | PTFE+C | 17 | 电动执行器 | 组合件 |
| 9 | 阀杆 | 20Cr13 | 18 | 内六角紧定螺钉 | A194 8 |
