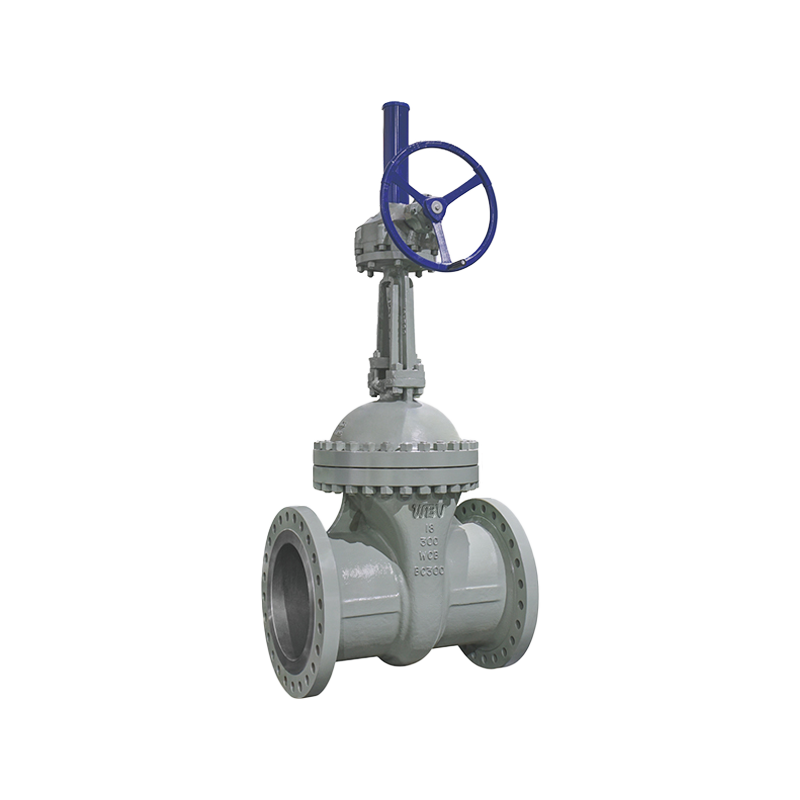

您当前的位置:首页 / 产品展示 / 闸阀 / 俄标伞齿轮明杆闸阀 GOST bevel gear RS stem gate valve Z540Y-16
产品展示
产品详情

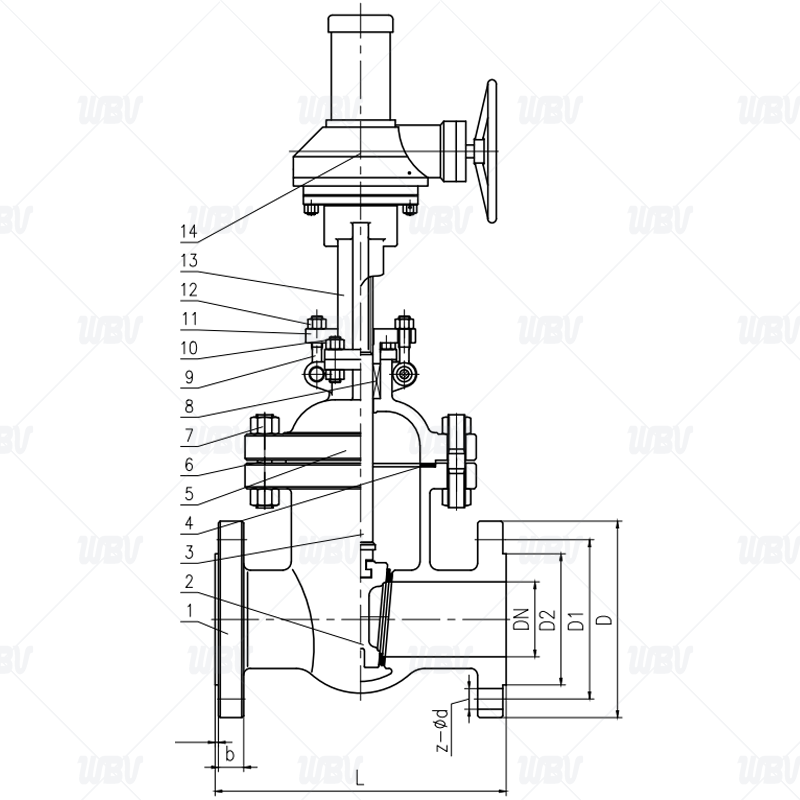

产品图纸
产品尺寸
| DN | L | D | D1 | D2 | b | f | z-Фd |
| 200 | 330 | 335 | 295 | 268 | 27 | 3 | 12-Ф22 |
| 250 | 450 | 405 | 355 | 320 | 28 | 3 | 12-Ф26 |
| 300 | 500 | 460 | 410 | 370 | 28 | 4 | 12-Ф26 |
| 350 | 550 | 520 | 470 | 430 | 30 | 4 | 16-Ф26 |
| 400 | 600 | 580 | 525 | 482 | 34 | 4 | 16-Ф30 |
技术资料
1.执行标准GB/T12224-2015
2.结构长度标准GOST 3706-93
3.法兰尺寸标准GOST 12820-80
4.测试标准GB/T 26480-2011
产品零件表
| 序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
| 1 | Body 阀体 | CF8M | 8 | Packing 填料 | graphite 石墨 |
| 2 | Disc 阀板 | CF8M | 9 | Bolt 螺栓 | A193 B8 |
| 3 | Stem 阀杆 | F316 | 10 | Bolt 螺栓 | A193 B8 |
| 4 | Gasket 垫片 | SS/graphite | 11 | Gland 压盖 | CF8M |
| 5 | Bonnet 阀盖 | CF8M | 12 | Nut 螺母 | A194 8 |
| 6 | Bolt 螺栓 | A193 B8 | 13 | Bracket 支架 | CF8M |
| 7 | Nut 螺母 | A194 8 | 14 | Actuator 执行器 | Bevel gear 伞齿轮 |
