螺栓/焊接连接阀盖，缩径和全径明杆支架(OS&Y)
末端连接为承插焊或螺纹或对焊，设计按API602，ASME16.34
产品详情

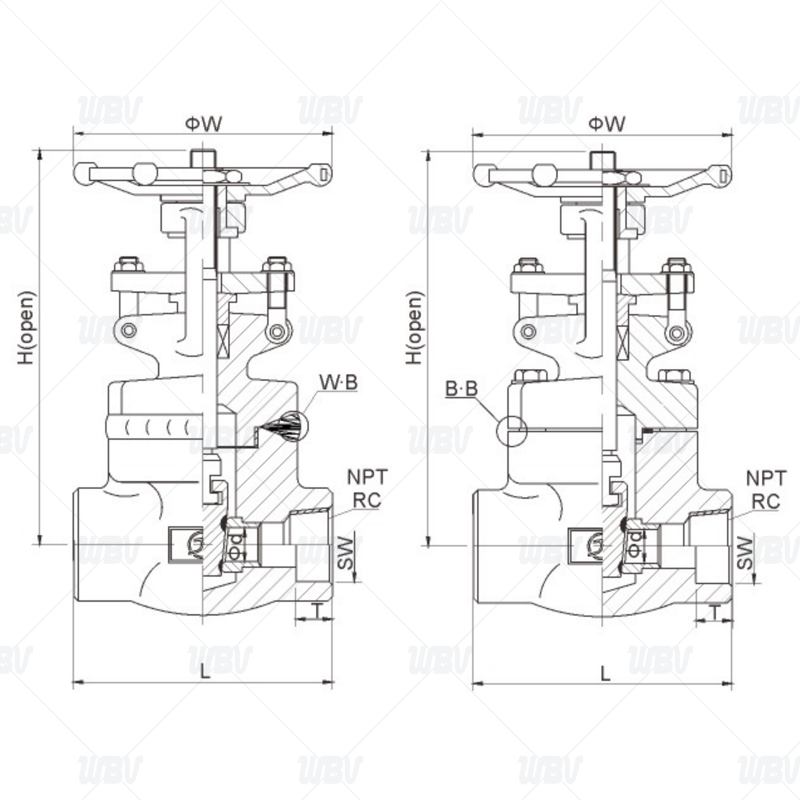

产品图纸
产品尺寸
| 800LB/PN140 | ||||||
| DN | NPS（英寸） | Ød | L | H(open) | ØW | 端口尺寸 |
| 15 | 1/2″ | 10.5 | 79 | 158 | 100 | Rc/SW/NPT |
| 20 | 3/4″ | 13 | 92 | 160 | 100 | |
| 25 | 1″ | 17.5 | 111 | 197 | 125 | |
| 32 | 1 1/4″ | 24 | 120 | 228 | 160 | |
| 40 | 1 1/2″ | 29 | 120 | 246 | 160 | |
| 50 | 2″ | 36.5 | 140 | 290 | 180 | |
| 1500LB/PN250 | ||||||
| DN | NPS（英寸） | Ød | L | H(open) | ØW | 端口尺寸 |
| 15 | 1/2″ | 10.5 | 111 | 200 | 125 | Rc/SW/NPT |
| 20 | 3/4″ | 13 | 111 | 200 | 125 | |
| 25 | 1″ | 17.5 | 120 | 228 | 160 | |
| 32 | 1 1/4″ | 24 | 120 | 255 | 160 | |
| 40 | 1 1/2″ | 29 | 140 | 290 | 180 | |
| 50 | 2″ | 36.5 | 178 | 316 | 200 | |
技术资料
1.设计与制造:API602;ASME B16.34;JB/T7746;GB/T12224
2.结构长度:JB/T7746或客户需求
3.承插端尺寸：ASME B16.11；JB/T7746(SW)
对焊端尺寸：ASME B16.25；JB/T7746(BW)
螺纹端尺寸：ASME B1.20.1(NPT)；GB/T7306(Rc)
4.检验与试验:API598;JB/T9092;GB/T26480
5.结构特征：B·B(中部螺栓)W·B(中部焊接)流量:全径(FP)缩径(RP)
6.主体材料：A105N,LF2,LF3,F11,F5,F22,F304,F304L.F316,F316L,F321H,F51,F53,F55,F91,F92,F347,310S,800H,600,625特殊材料等
