产品展示
产品详情

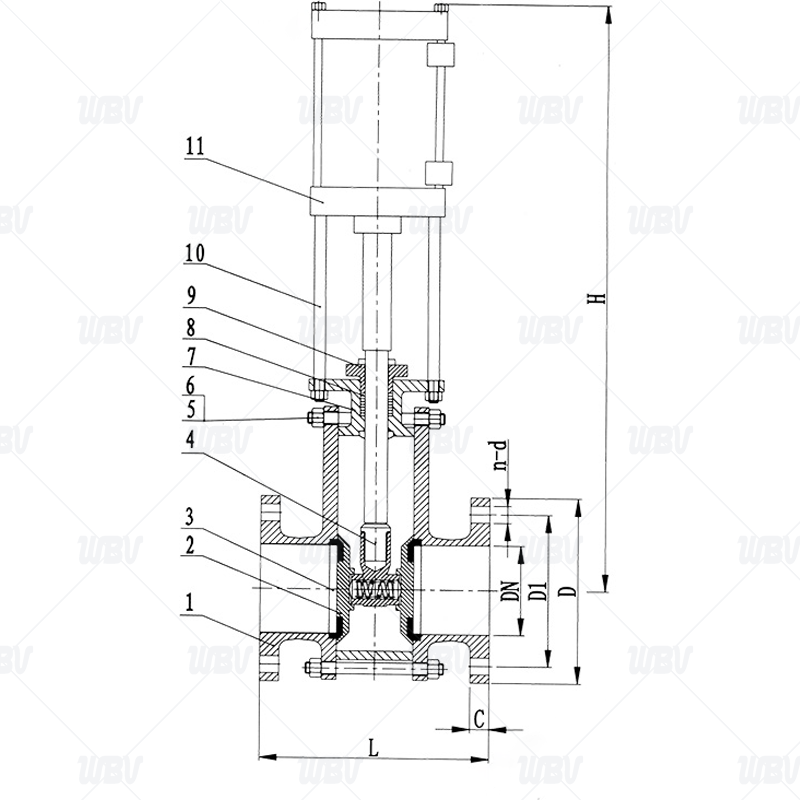

产品图纸
产品尺寸
| DN | PN | L | D | D1 | D2 | n-M | Z-Фd | n-d |
| 50 | 10 | 229 | 160 | 125 | 100 | 4-M16 | 4-Ф18 | 480 |
| 65 | 229 | 180 | 145 | 120 | 4-M16 | 4-Ф18 | 500 | |
| 80 | 255 | 200 | 160 | 135 | 4-M16 | 8-Ф18 | 630 | |
| 100 | 298 | 215 | 180 | 155 | 4-M16 | 8-Ф18 | 690 | |
| 125 | 310 | 245 | 210 | 185 | 4-M16 | 8-Ф18 | 720 | |
| 150 | 360 | 280 | 240 | 210 | 8-M20 | 8-Ф18 | 810 | |
| 200 | 380 | 335 | 295 | 265 | 8-M20 | 8-Ф23 | 950 | |
| 250 | 450 | 390 | 350 | 320 | 12-M20 | 12-Ф23 | 1180 | |
| 300 | 500 | 440 | 400 | 368 | 12-M20 | 12-Ф23 | 1390 | |
| 350 | 550 | 500 | 460 | 428 | 12-M20 | 12-Ф23 | 1500 |
技术资料
1.执行标准GB/T12224-2019
2.结构长度标准GB/T12221-2005
3.法兰尺寸标准JB/T 79.1
4.测试标准JB/T9092-1999
5.标志标准GB/T12220-2015
6.供货标准GB/T12252-1989
产品零件表
| 序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
| 1 | Body 阀体 | WCB | 7 | Middle body中阀体 | WCB |
| 2 | Disc 阀板 | 复合工程陶瓷 | 8 | Packing 填料 | 柔性石墨 |
| 3 | Seat 阀座 | 复合工程陶瓷 | 9 | Packing gland填料压盖 | 2Cr13 |
| 4 | Stem 阀杆 | 2Cr13 | 10 | Bracket 支架 | Q235 |
| 5 | double-end stud 双头螺柱 | 35CrMoVA | 11 | Pneumatic actuator 气动装置 | 铝合金 |
| 6 | Nut 螺母 | 25 | - | - | - |
