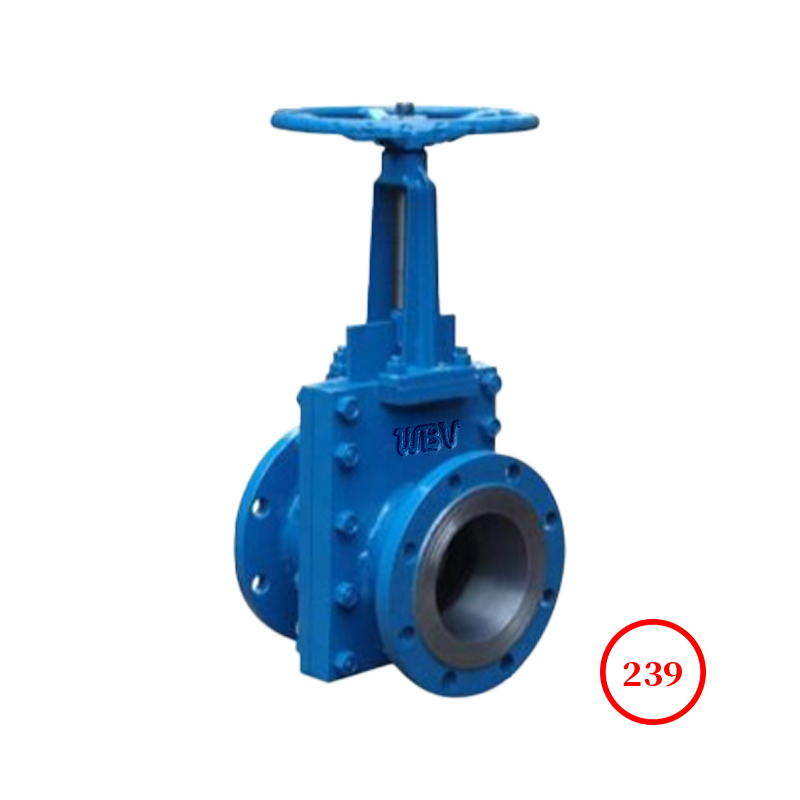

您当前的位置:首页 / 产品展示 / 排渣阀 / 陶瓷排渣闸阀 Ceramics scum gate valve PZ41TC-10
产品展示
产品详情

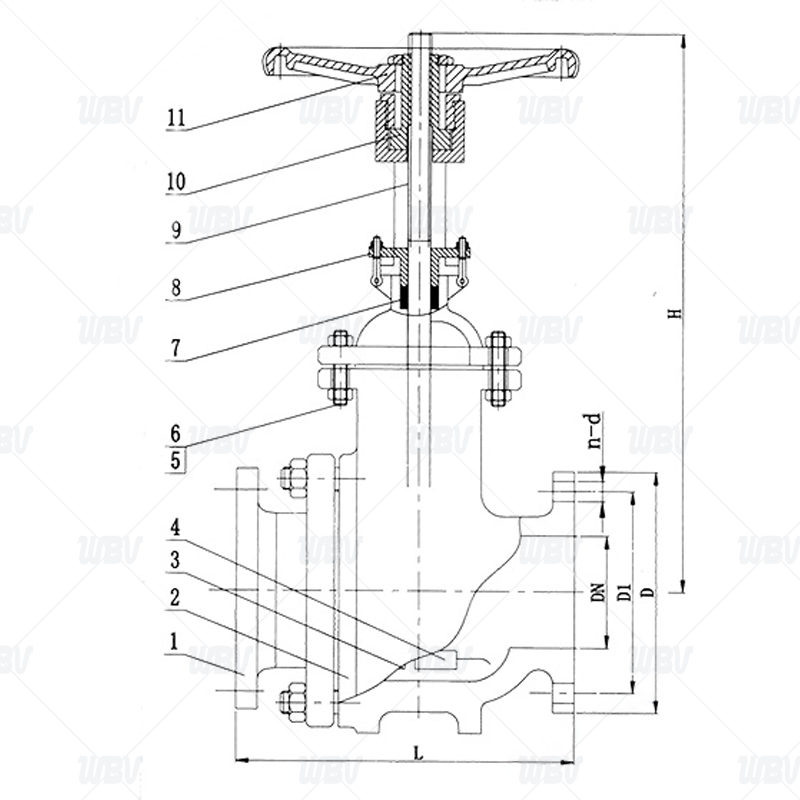

产品图纸
产品尺寸
| DN | PN | L | D | D1 | C | H | n-d |
| 50 | 10 | 250 | 165 | 125 | 20 | 335 | 4-Ф18 |
| 80 | 280 | 200 | 160 | 20 | 510 | 8-Ф18 | |
| 100 | 300 | 220 | 180 | 22 | 685 | 8-Ф18 | |
| 150 | 350 | 285 | 240 | 24 | 790 | 8-Ф22 | |
| 200 | 400 | 340 | 295 | 24 | 885 | 8-Ф22 | |
| 250 | 450 | 395 | 350 | 26 | 1015 | 12-Ф22 | |
| 300 | 500 | 445 | 400 | 26 | 1190 | 16-Ф26 | |
| 350 | 550 | 505 | 460 | 26 | 1350 | 16-Ф26 | |
| 400 | 600 | 565 | 515 | 26 | 1460 | 16-Ф26 |
技术资料
1.执行标准GB/T12221-2005
2.结构长度标准GB/T12221-2005
3.法兰尺寸标准JB/T 79.1
4.测试标准JB/T9092-1999
5.标志标准GB/T12220-2015
6.供货标准GB/T12252-1989
产品零件表
| 序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
| 1 | Body 阀体 | WCB | 7 | Packing 填料 | WCB |
| 2 | Main value 主阀体 | 复合工程陶瓷 | 8 | Packing gland填料压盖 | 柔性石墨 |
| 3 | Seat 阀座 | 复合工程陶瓷 | 9 | Stem 阀杆 | 2Cr13 |
| 4 | Disc 阀板 | 2Cr13 | 10 | Stem nut 阀杆螺母 | Q235 |
| 5 | Nut 螺母 | 35CrMoVA | 11 | Hand wheel 手轮 | 铝合金 |
| 6 | double-end stud 双头螺柱 | 25 | - | - | - |
