三片式矿浆刀闸阀 3PC slurry knife gate valve ZSK43X-10C

三片式矿浆刀闸阀 3PC slurry knife gate valve ZSK43X-10C

产品详情

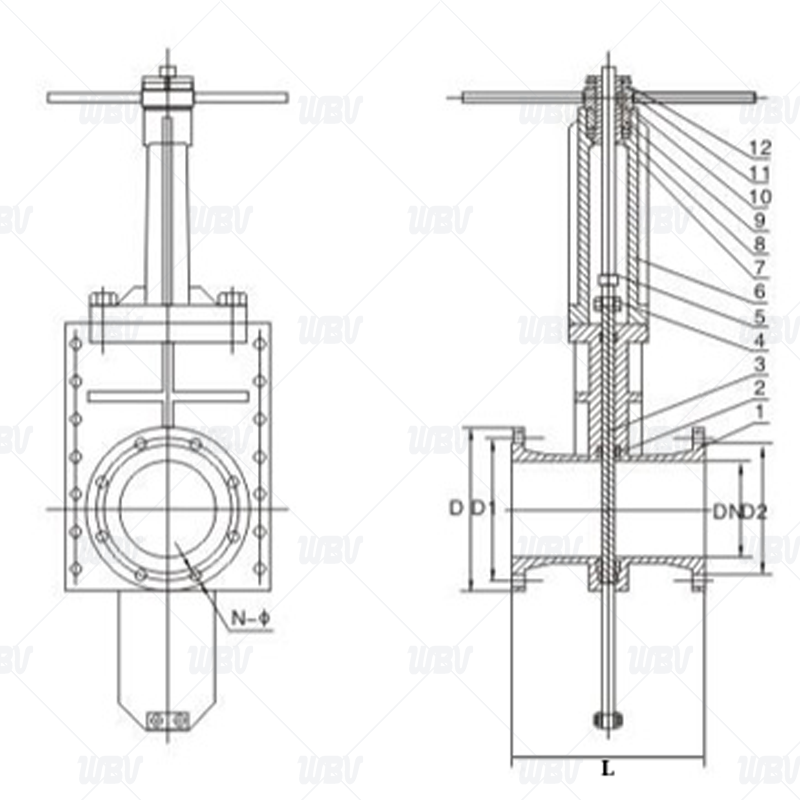

产品图纸


产品尺寸

公称压力PN	公称通径DN	L	D	D1	D2	H	N-M	b
16	50	170	160	125	100	298	4-M18	16
	65	170	180	145	120	365	8-M18	18
	80	180	195	160	135	410	8-M18	20
	100	230	215	180	155	465	8-M18	20
	125	230	245	210	185	525	8-M18	22
	150	230	280	240	210	608	8-M23	24
	200	260	335	295	265	715	12-M23	26
	250	260	405	355	320	880	12-M25	30
	300	300	460	410	375	1016	12-M25	30
	350	300	520	470	435	1160	16-M25	34
	400	360	580	525	485	1290	16-M30	36
	450	360	640	585	545	1420	20-M30	40
	500	420	705	650	608	1600	20-M34	44
	600	420	840	770	718	1820	20-M41	48
	700	480	910	840	788	2380	24-M41	50
公称压力PN	公称通径DN	L	D	D1	D2	H	N-M	b
25	50	170	160	125	100	298	4-M18	20
	65	170	180	145	120	365	8-M18	22
	80	180	195	160	135	410	8-M18	22
	100	230	230	190	160	465	8-M23	24
	125	230	270	220	188	525	8-M25	28
	150	230	300	250	218	608	8-M25	30
	200	260	360	310	278	715	12-M25	34
	250	260	425	370	332	880	12-M30	36
	300	300	485	430	390	1016	16-M30	40
	350	300	550	490	448	1160	16-M34	44
	400	360	610	550	505	1290	16-M34	48
	450	360	660	600	550	1420	20-M34	50
	500	420	730	660	610	1600	20-M41	52
	600	420	840	770	718	1820	20-M41	56
	700	480	955	875	815	2380	24-M48	60
公称压力PN	公称通径DN	L	D	D1	D2	H	N-M	b
40	50	170	160	125	100	298	4-M18	20
	65	170	180	145	120	365	8-M18	22
	80	180	195	160	135	410	8-M18	22
	100	230	230	190	160	465	8-M23	24
	125	230	270	220	188	525	8-M25	28
	150	230	300	250	218	608	8-M25	30
	200	260	375	320	282	715	12-M30	38
	250	260	445	385	345	880	12-M34	42
	300	300	510	450	408	1016	16-M34	46
	350	300	570	510	465	1160	16-M34	52
	400	360	655	585	535	1290	16-M41	58
	450	360	680	610	560	1420	20-M41	60
	500	420	755	670	612	1600	20-M48	62
	600	420	890	795	730	1820	20-M54	62

技术资料

1.设计标准 GB/T 12234-2019

2.连接标准 GB/T 9112-9124、HG/T 20592-20605、JB/T 74-90

3.结构长度 GB/T 12221-2005

4.试验与检验 GB/T 13927-2022、JB/T 9092-1999
