产品展示

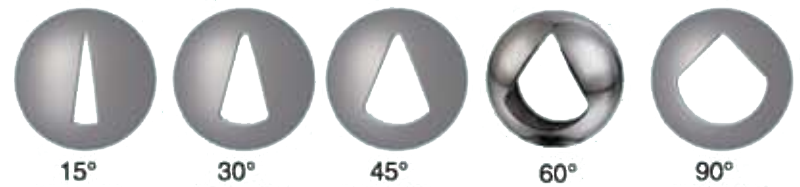

产品详情
产品图纸
产品尺寸
| DN | D | D1 | L | L1 | H1 | H2 | 全开流量系数KVmax | 全开阻力系数ξmax |
| DN32 | 42 | 57 | 260 | - | 107 | - | 28.2 | 2.37 |
| DN40 | 48 | 76 | 300 | - | 123 | - | 37.5 | 2.91 |
| DN50 | 57 | 89 | 300 | - | 128 | - | 61.4 | 2.65 |
| DN65 | 76 | 114 | 300 | - | 158 | - | 85 | 3.95 |
| DN80 | 89 | 140 | 305 | - | 172 | - | 97 | 6.96 |
| DN100 | 108 | 159 | 325 | - | 182 | - | 170 | 5.53 |
| DN125 | 133 | 180 | 320 | - | 247 | - | 268 | 5.43 |
| DN150 | 159 | 219 | 350 | - | 266 | - | 303 | 8.82 |
| DN200 | 219 | 273 | 435 | 235 | 456 | 336 | 595 | 7.23 |
| DN250 | 273 | 351 | 560 | 280 | 535 | 375 | 890 | 7.88 |
| DN300 | 325 | 450 | 665 | 300 | 635 | 425 | 1374 | 6.86 |
技术资料
1.执行标准 GB/T 28636-2012
2.结构长度标准 GB/T 12221-2005
3.法兰标准 GB/T 17241.61 | GB/T 9113-2010
4.试验标准 GB/T 13927-2022 | API 598-2023
产品零件表
| 序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
| 1 | 体管 | 20# | 11 | 轴承 | 低碳钢+PTFE |
| 2 | 接管 | 20# | 12 | 支管 | 20# |
| 3 | 调节阀球 | CF8 | 13 | 阀杆O型圈 | 氟塑橡胶FKM |
| 4 | 阀座 | PTFE+C | 14 | 垫圈 | PTFE+C |
| 5 | 阀座O型圈 | 氟塑橡胶FKM | 15 | 填料压盖 | 20# |
| 6 | 支撑环 | 60Si2Mn | 16 | 限位块 | Q235 |
| 7 | 碟簧 | 60Si2Mn | 17 | 轴用弹性挡圈 | 65Mn |
| 8 | 测压嘴 | H59-1 | 18 | 手柄 | 25号钢 |
| 9 | 阀杆 | 2Cr13 | 19 | 内六角紧定螺钉 | 35号钢 |
| 10 | 止推垫圈 | PTFE+C | - | - | - |
