您当前的位置:首页 / 产品展示 / 低温阀门 / 低温承插焊球阀 sub-zero socket welded ball valve DQ61Y/F-16
产品展示
产品型号:DQ11Y/F
公称通径:DN15～DN50
结构形式:球形
公称压力:1.6Mpa～16.0Mpa
连接方式:螺纹
适用温度:-46℃～-101℃～-196℃
驱动方式:手动、气动、电动
阀体材质:铸钢、不锈钢
制造标准:国标GB、德国DIN、美国API、ANSI
适用介质:乙烯、液氧、液氢、液氮、液氨、液态丙烷、液化天然气
广泛应用:石油，化工，电力，环保，水利，供热，给排水，工业，机械
产品详情

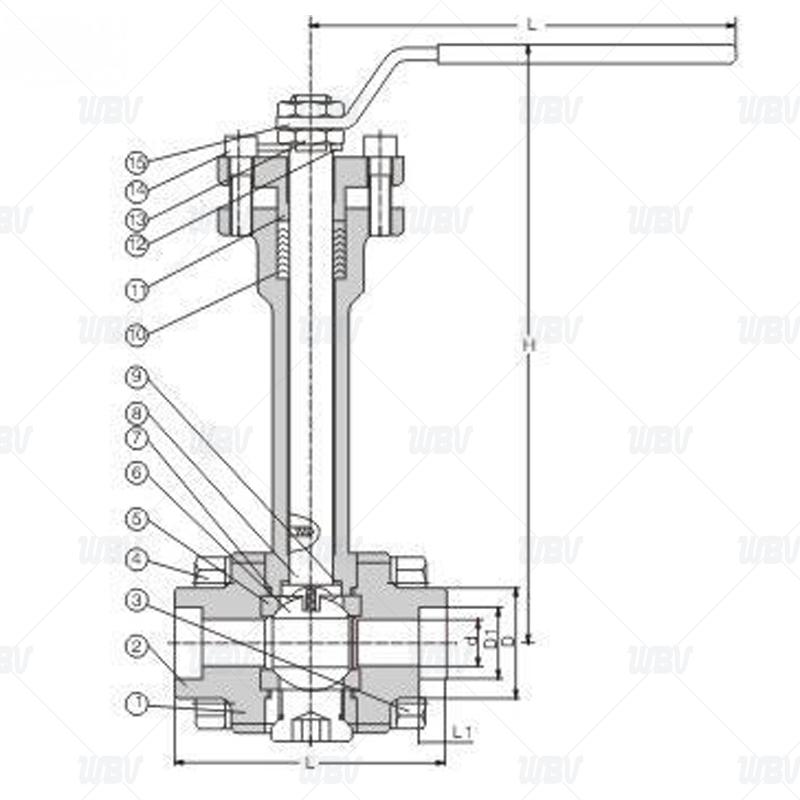

产品图纸
产品尺寸
| DN | Inch | L | d | L1 | D | D1 | H | W |
| 15 | 1/2" | 92 | 13 | 9.6 | 36 | 21.8 | 230 | 160 |
| 20 | 3/4" | 111 | 18 | 12.7 | 42 | 27.3 | 260 | 220 |
| 25 | 1" | 127 | 23 | 12.7 | 52 | 33.8 | 280 | 220 |
| 32 | 1 1/4" | 140 | 28 | 12.7 | 60 | 42.6 | 290 | 250 |
| 40 | 1 1/2" | 152 | 35 | 12.7 | 68 | 48.7 | 320 | 300 |
| 50 | 2" | 178 | 45 | 15.9 | 80 | 61.2 | 340 | 350 |
技术资料
1.执行标准JB/T 7749-1995
2.结构长度标准GB/T 12221-2005
3.法兰尺寸标准JB/T 79-2015
4.测试标准JB/T 9092-1999
5.压力-温度等级GB/T 9124-2019
产品零件表
| 序号 | 零件名称 | AS to ASTM | SS to ASTM | ||
| Type A352 LCB | Type A352 LC3 | Type F304(L) | Type F304(L) | ||
| 1、2 | 阀体、阀盖 | Type A352 LCB | Type A352 LC3 | A182 F304(L) | A182 F304(L) |
| 3 | 等长双头螺栓 | A193L7+镀镉 | A193 3 B8 | A193 B8 | A193 B8M |
| 4 | 螺母 | A193L7+镀镉 | A194 8 | A194 8 | A194 8M |
| 5、8 | 密封圈、垫片 | RTFE+Cu粉/尼龙1010/PPL | |||
| 6 | 球体 | A182 F304 | A182 F304（L） | A182 F304(L) | A182 F316(L) |
| 7 | 阀杆 | A182 F304 | A182 F304（L） | A182 F304(L) | A182 F316(L) |
| 9、10 | 止推片、填料 | RTFE+Cu粉/尼龙1010/PPL,碳素纤维 | |||
| 11 | 压盖 | A105N | A351 CF8 | ||
| 12 | 定位片 | A182 F321 | |||
| 13 | 扁螺母 | A194 4+镀镉 | A194 8 | A194 8 | A194 8 |
| 14 | 手柄 | A193 L7+镀镉 | A193 B8 | A193 B8 | A193 B8 |
| 15 | 圆柱销 | Q235A | |||
| 适用温度 | ≥-40°C | ≥-101°C | ≥-196°C | ||
