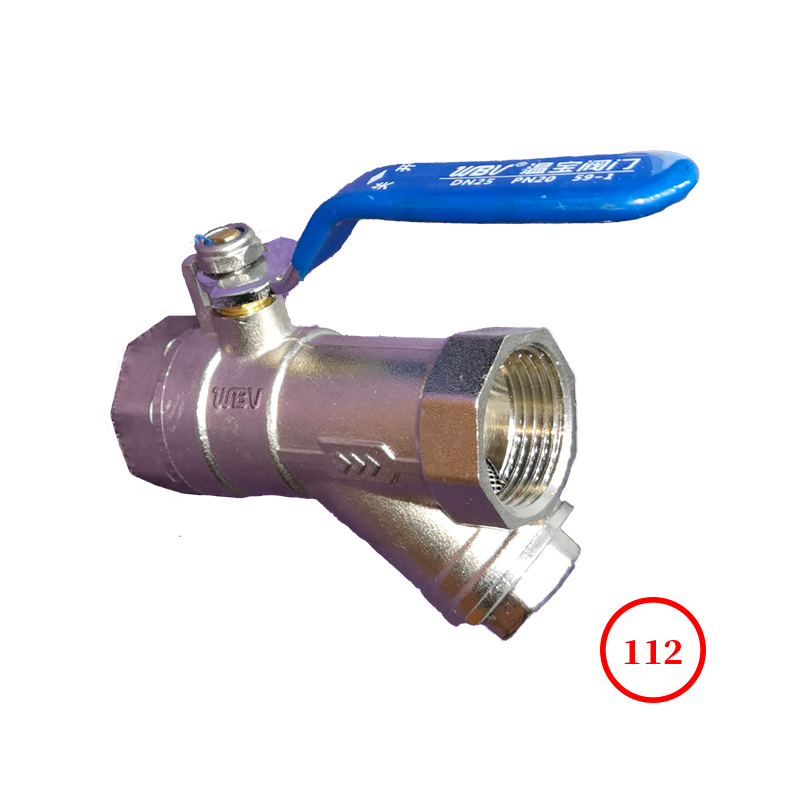

您当前的位置:首页 / 产品展示 / 铜阀门 / 黄铜内螺纹过滤器球阀 brass FNPT Y-strainer ball valve GQ11W-16T
产品展示
产品详情

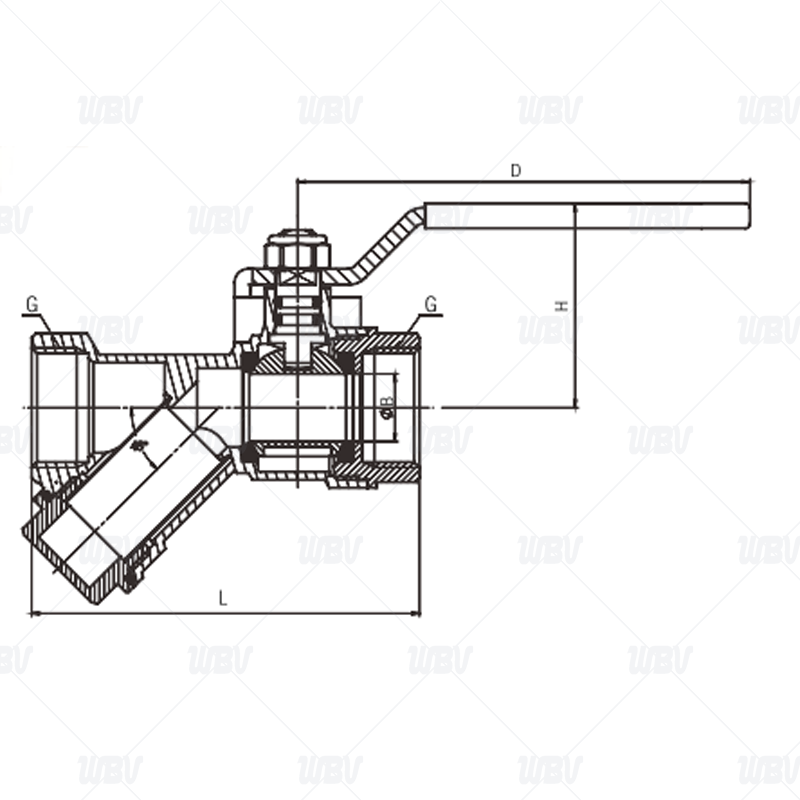

产品图纸
产品尺寸
| in | DN | L | H | D | B |
| 1/2" | 15 | 75 | 45 | 80 | 12.5 |
| 3/4" | 20 | 80 | 47 | 100 | 15 |
| 1" | 25 | 93 | 54 | 100 | 20 |
| 1 1/4" | 32 | 115 | 54 | 130 | 24 |
| 1 1/2" | 40 | 130 | 62 | 130 | 31 |
技术资料
1.执行按GB/T 8464-2023的标准
2.测试按GB/T 13927-2008的标准
3.螺纹连接标准 ISO 228-1-2000（GB/T 7307-2001）
4.材质按GB/T 12225-2018的标准
产品零件表
| 序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
| 1 | 阀体 | H59-1 | 6 | 压盖 | H59-1 |
| 2 | 球 | H59-1 | 7 | 密封圈 | PTFE |
| 3 | 密封座 | PTFE | 8 | 螺母 | H59-1 |
| 4 | 阀杆 | H59-1 | 9 | 手柄 | A105镀铬 |
| 5 | 阀盖 | H59-1 | 10 | 15目过滤网 | SS304 |
