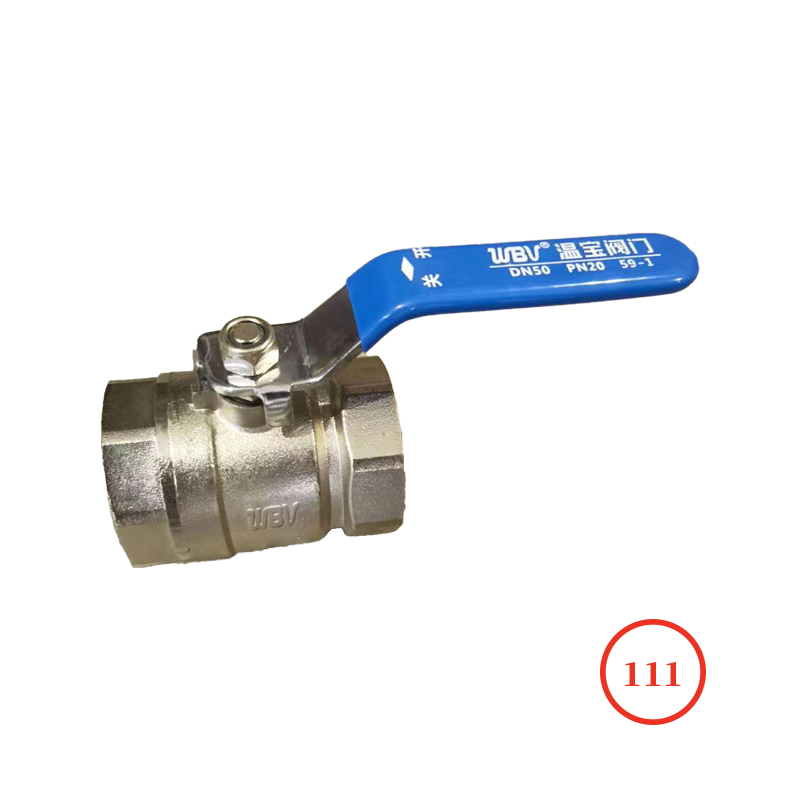

您当前的位置:首页 / 产品展示 / 铜阀门 / 黄铜内螺纹球阀 brass FNPT ball valve Q11F-16T
产品展示
产品详情

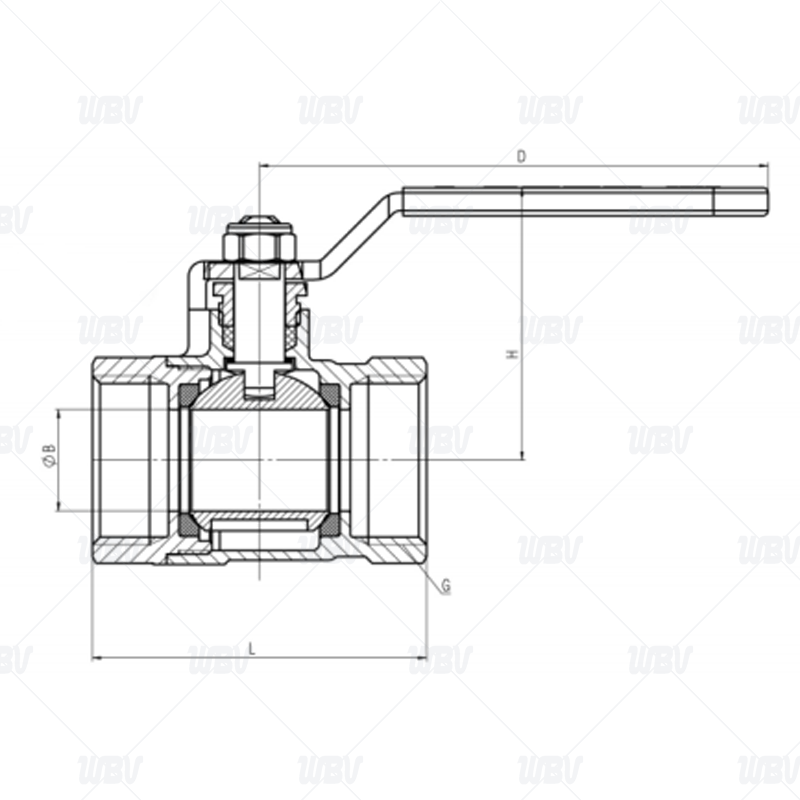

产品图纸
产品尺寸
| in | DN | L | H |
| 1/2" | 15 | 52 | 45 |
| 3/4" | 20 | 60 | 52 |
| 1" | 25 | 67 | 60 |
| 1 1/4" | 32 | 77 | 70 |
| 1 1/2" | 40 | 85 | 82 |
| 2" | 50 | 96 | 82 |
技术资料
1.执行标准 GB/T 8464-2023
2.结构长度标准 GB/T12221-2005
3.测试标准 GB/T 13927-2008
4.材质标准 GB/T 12225-2018
产品零件表
| 序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
| 1 | 阀体 | H59-1 | 6 | 压盖 | H59-1 |
| 2 | 球 | H59-1 | 7 | 密封圈 | PTFE |
| 3 | 密封座 | PTFE | 8 | 螺母 | H59-1 |
| 4 | 阀杆 | H59-1 | 9 | 手柄 | A105镀铬 |
| 5 | 阀盖 | H59-1 | - | - | - |
