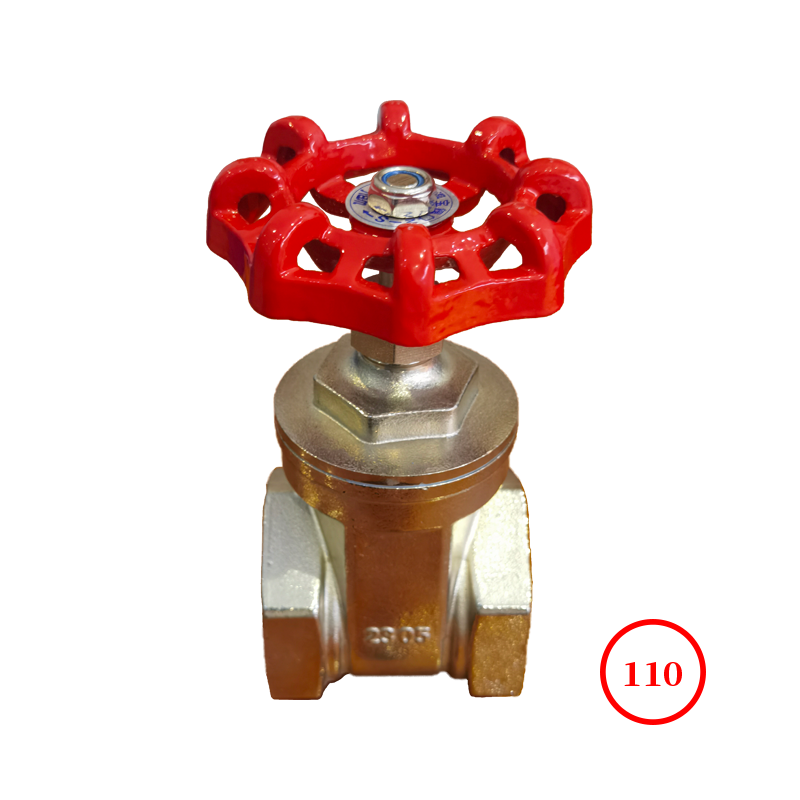

您当前的位置:首页 / 产品展示 / 铜阀门 / 黄铜内螺纹闸阀 brass FNPT gate valve Z11W-16T
产品展示
产品详情

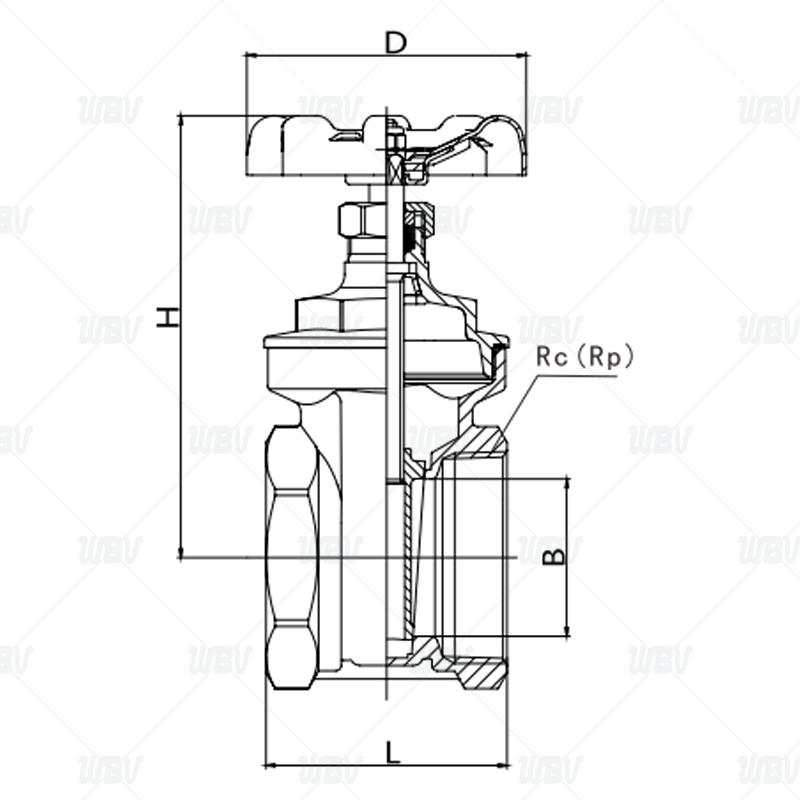

产品图纸
产品尺寸
| NPS | DN | L | B | D | H |
| 1/2" | 15 | 42 | 12.8 | 71 | 69 |
| 3/4" | 20 | 46 | 17 | 75 | 76 |
| 1" | 25 | 50 | 21 | 83 | 78 |
| 1 1/4" | 32 | 54 | 27 | 98 | 105 |
| 1 1/2" | 40 | 63 | 34 | 109 | 115 |
| 2" | 50 | 71 | 45 | 126.5 | 132 |
| 2 1/2" | 65 | 86 | 56 | 160 | 140 |
| 3" | 80 | 95 | 68 | 186 | 160 |
| 4" | 100 | 112 | 90 | 229 | 195 |
技术资料
1.执行标准 GB/T 8464-2023
2.结构长度标准 GB/T12221-2005
3.螺纹连接标准 ISO 228-1-2000（GB/T 7307-2001）
4.材质标准 GB/T 12225-2018
产品零件表
| 序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
| 1 | 阀体 | H59-1 | 4 | 阀盖 | H59-1 |
| 2 | 阀板 | H59-1 | 5 | 填料 | PTFE |
| 3 | 阀杆 | H59-1 | 6 | 手轮 | Q235 |
