您当前的位置:首页 / 产品展示 / 铜阀门 / 黄铜内螺纹截止阀 brass FNPT globe valve J11W-16T
产品展示
产品详情

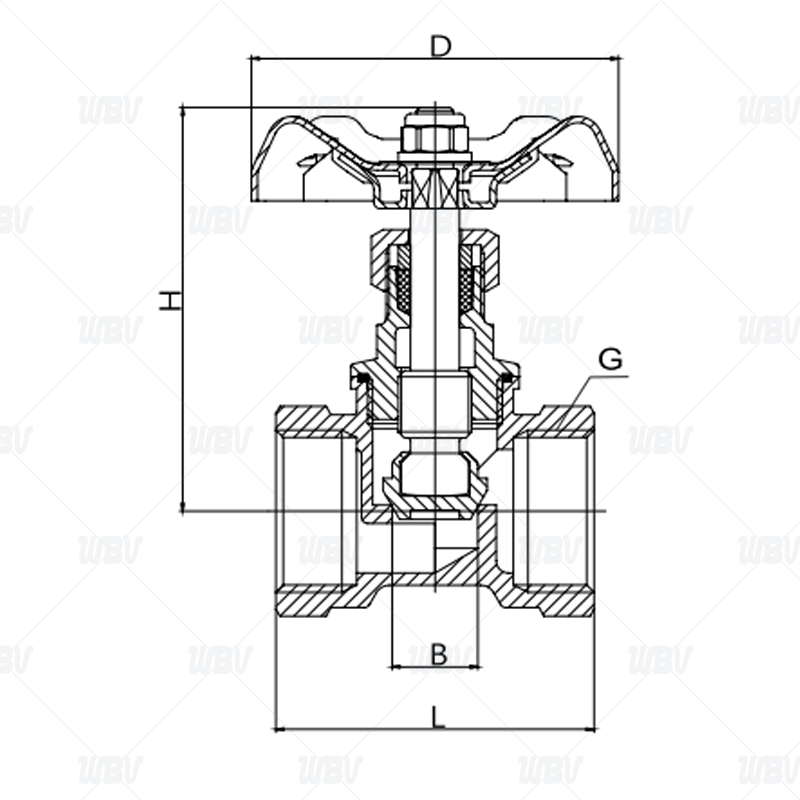

产品图纸
产品尺寸
| in | DN | L | H |
| 1/2" | 15 | 43 | 61 |
| 3/4" | 20 | 47 | 66 |
| 1" | 25 | 60 | 66 |
| 1 1/4" | 32 | 68 | 85 |
| 1 1/2" | 40 | 76 | 96 |
| 2" | 50 | 90 | 113 |
技术资料
1.执行标准 GB/T 8464-2023
2.结构长度标准 GB/T12221-2005
3.螺纹连接标准 ISO 228-1-2000（GB/T 7307-2001）
4.材质标准 GB/T 12225-2018
产品零件表
| 序号 | 名称 | 材质 | 序号 | 名称 | 材质 |
| 1 | 阀体 | H59-1 | 4 | 填料 | PTFE |
| 2 | 阀板 | H59-1 | 5 | 密封圈 | PTFE |
| 3 | 阀盖 | H59-1 | 6 | 手轮 | Q235 |
